Instalación de Torreta Tensada sobre Terraza
Este proyecto consistió en la instalación de una torreta tensada sobre la terraza de una edificación existente, y construcción de la infraestructura para el ingreso de un nuevo operador celular en la Ciudadela Universitaria de Manta, provincia de Manabí, Ecuador.
Alcance del Proyecto
El alcance del trabajo abarcó las siguientes actividades:
- Evaluación estructural de la terraza: Análisis de capacidad de carga de la losa existente para determinar su aptitud para soportar la torreta, tensores y equipos de telecomunicaciones, considerando cargas permanentes, variables y sísmicas.
- Diseño de anclajes y tensores: Ingeniería de detalle para el sistema de anclaje en la terraza y el dimensionamiento de tensores de acero galvanizado, garantizando estabilidad ante cargas de viento propias de la zona costera.

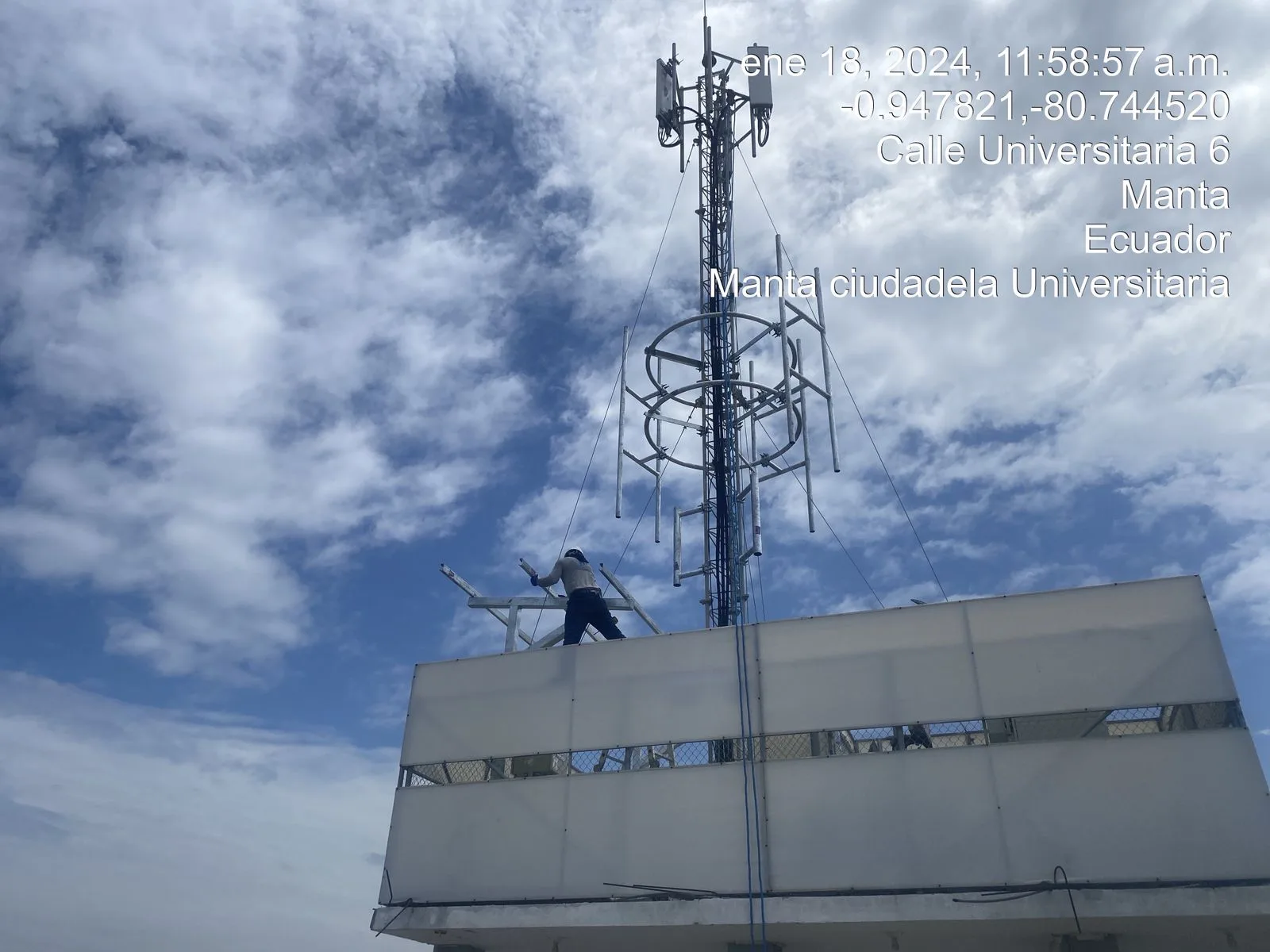

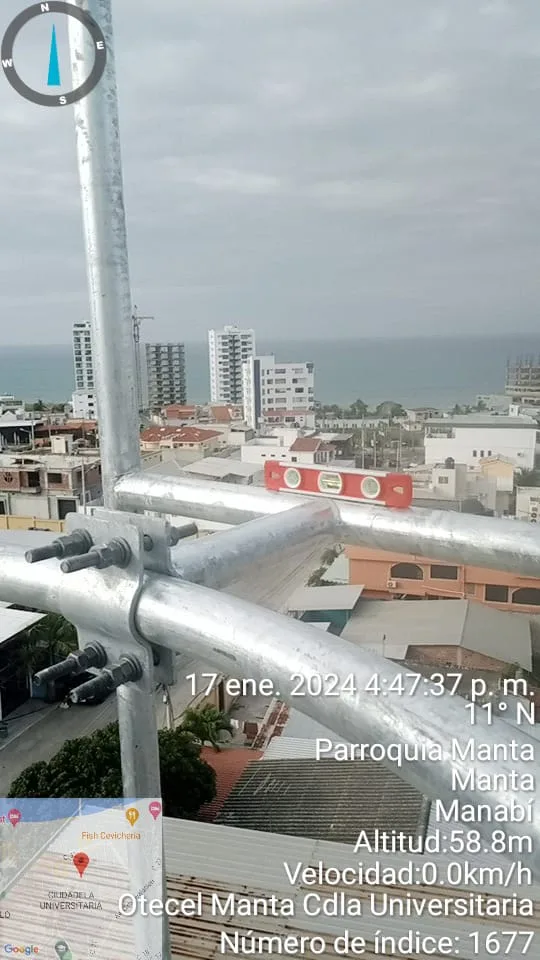

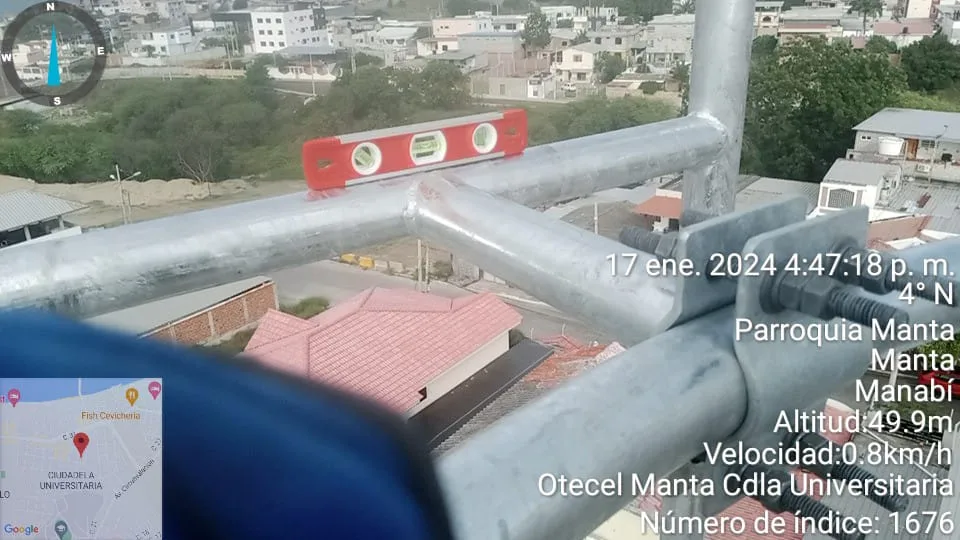

- Montaje de torreta: Instalación de la estructura metálica tubular de la torreta, incluyendo la placa base, bridas de conexión y elementos de rigidización.
- Instalación de tensores de acero: Colocación y tensionado de cables de acero con sus respectivos herrajes, templadores y anclajes perimetrales en la terraza.
- Coubicación de antenas: Montaje de soportes y antenas de la operadora celular en los niveles especificados de la torreta, con orientación según el diseño de cobertura RF.

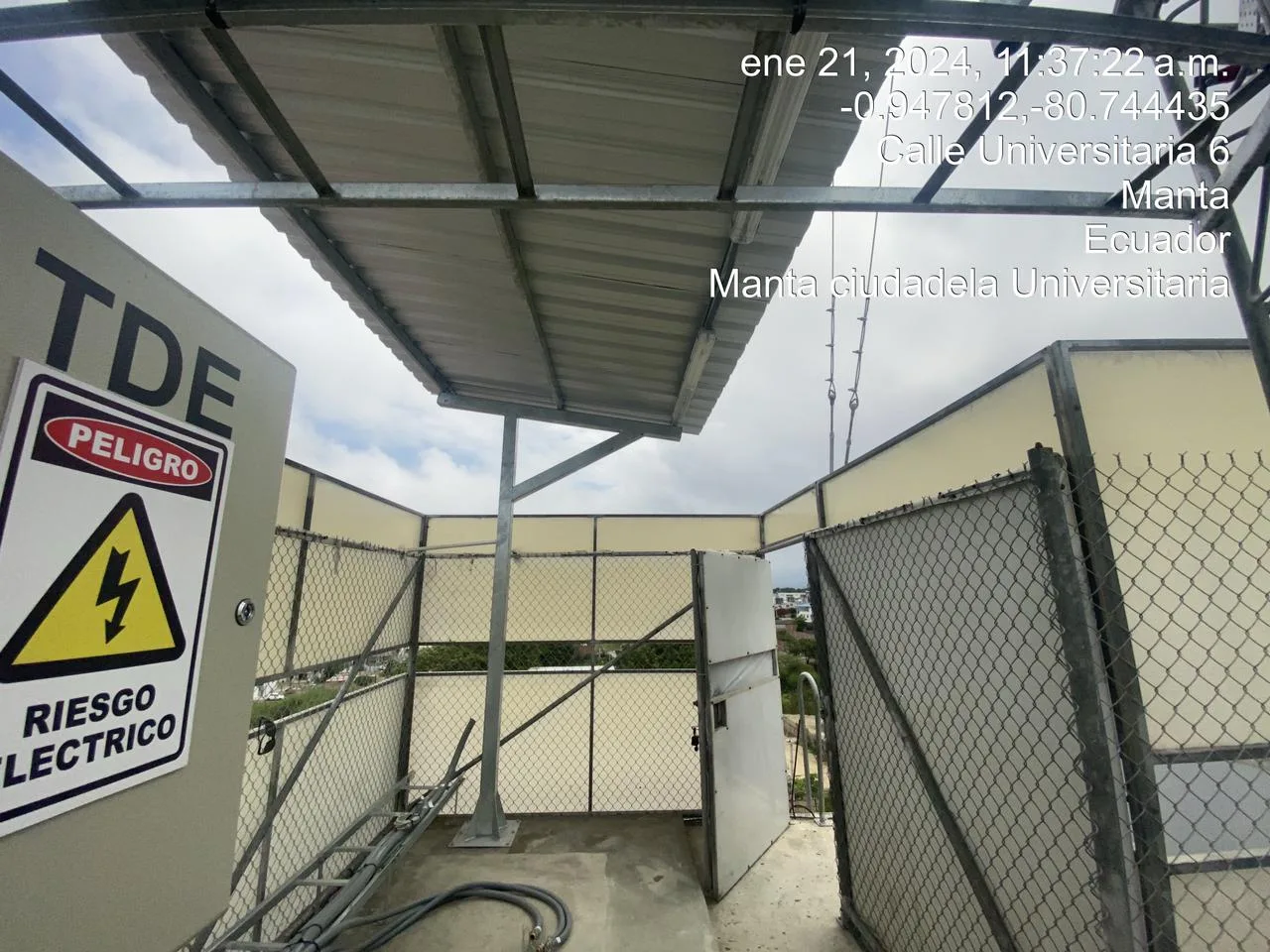

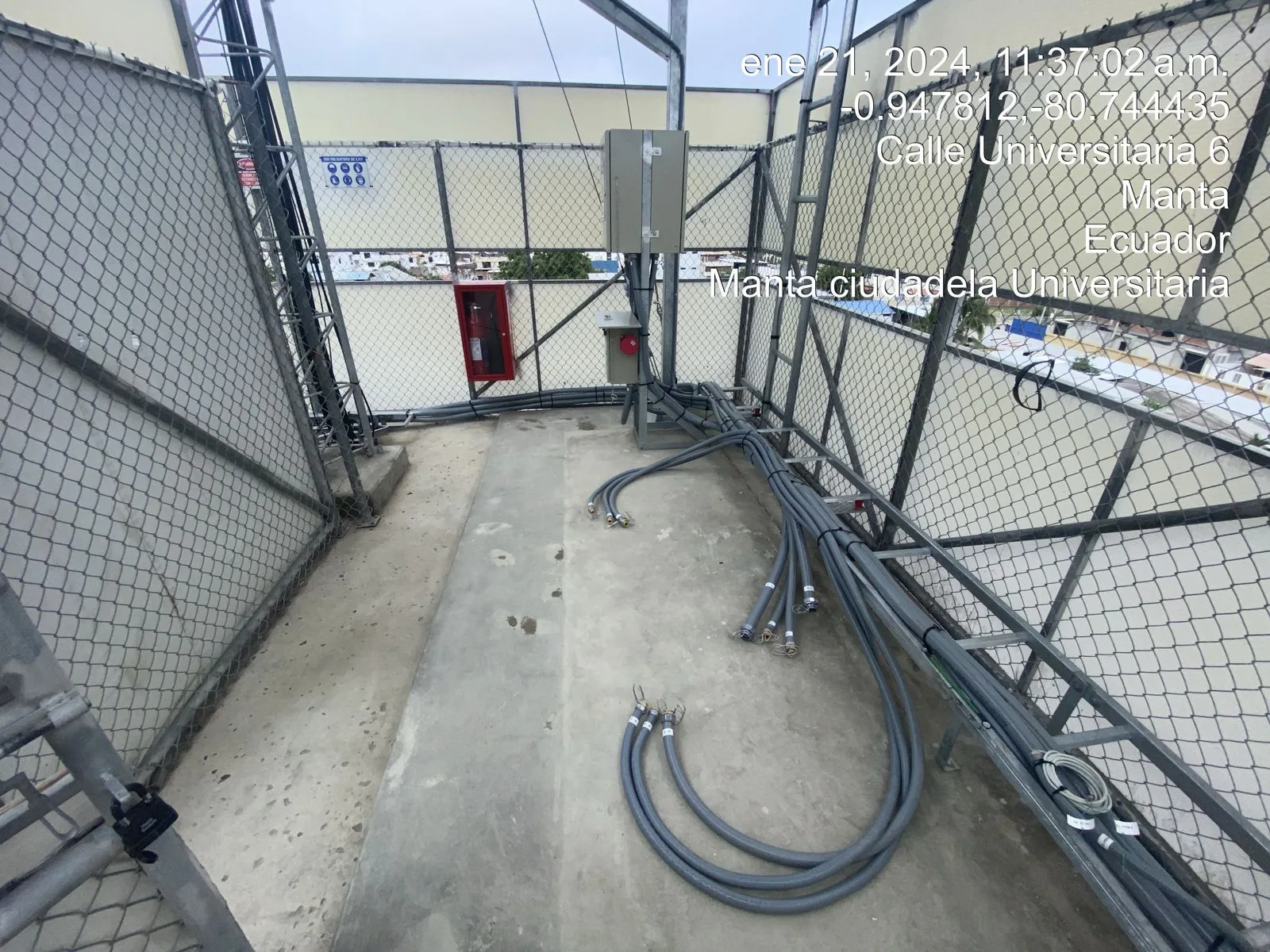

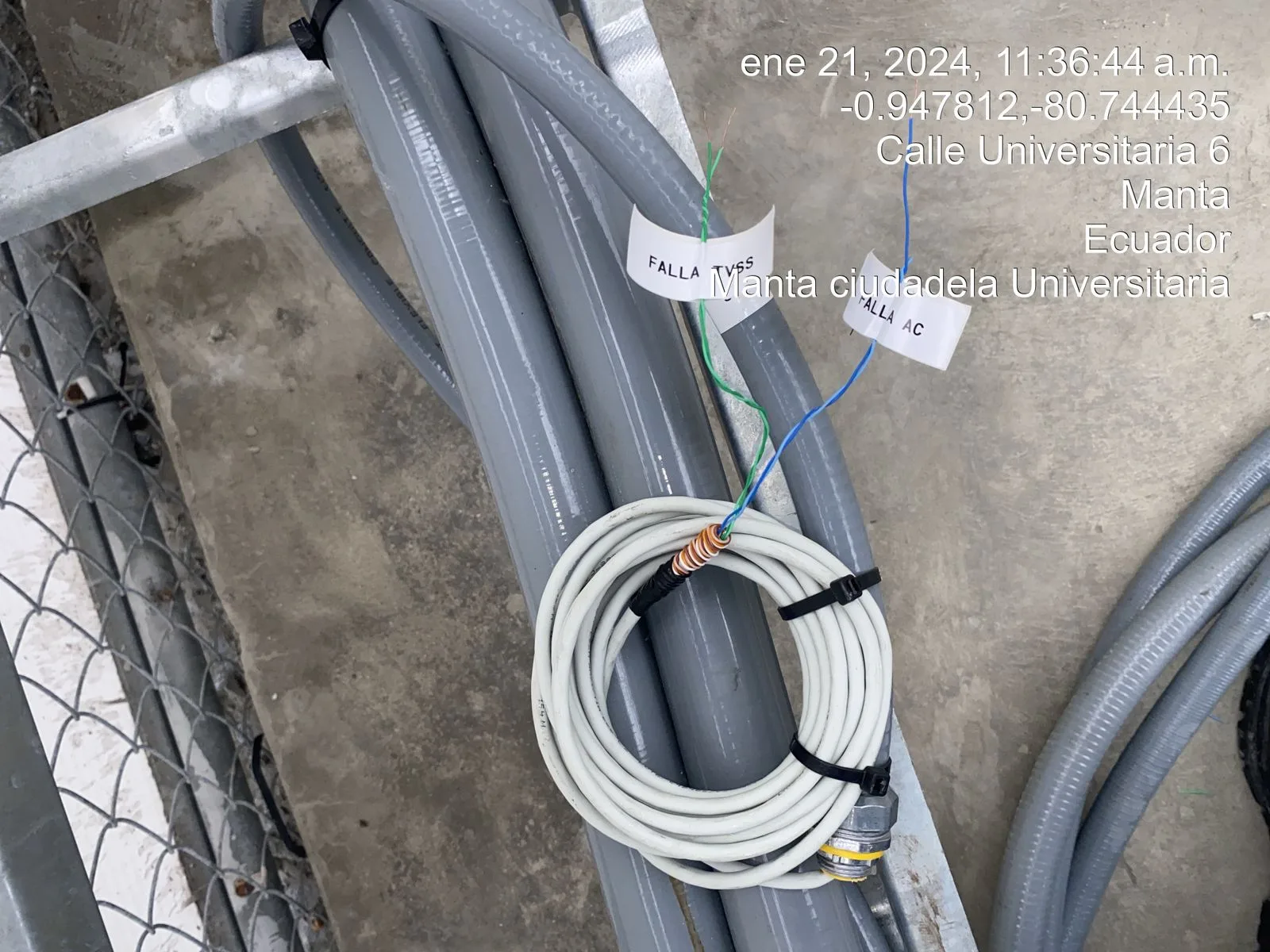

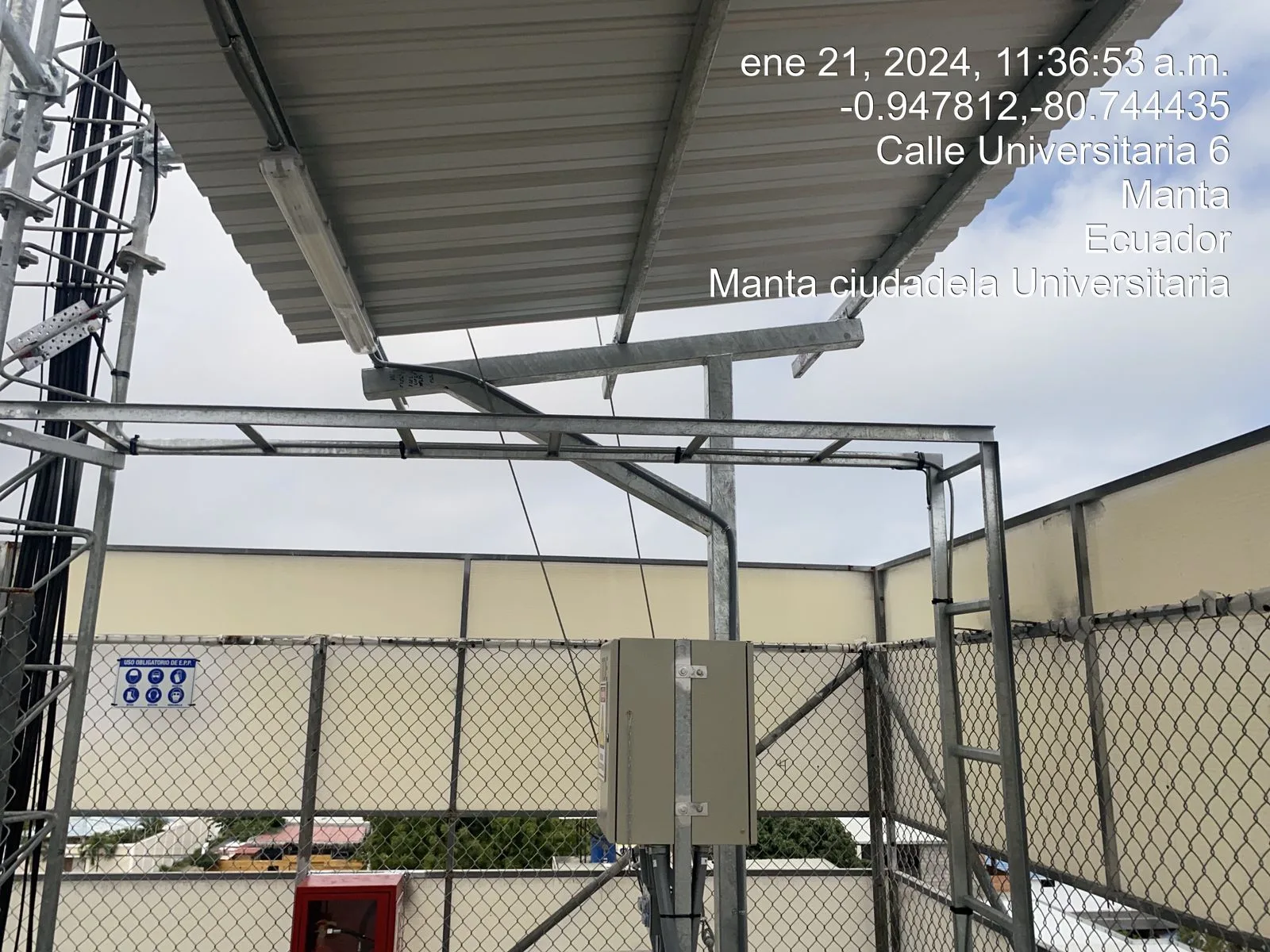

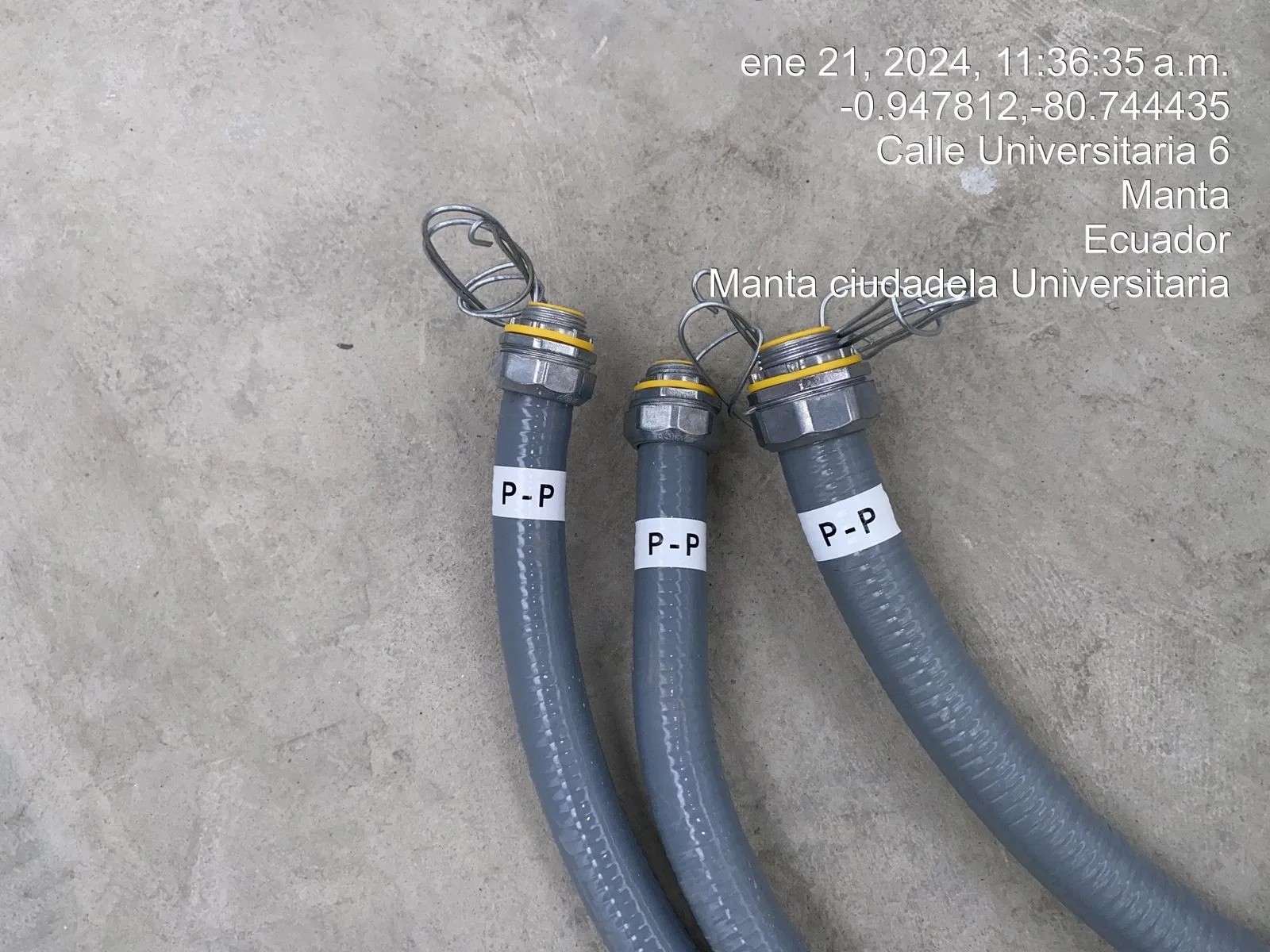

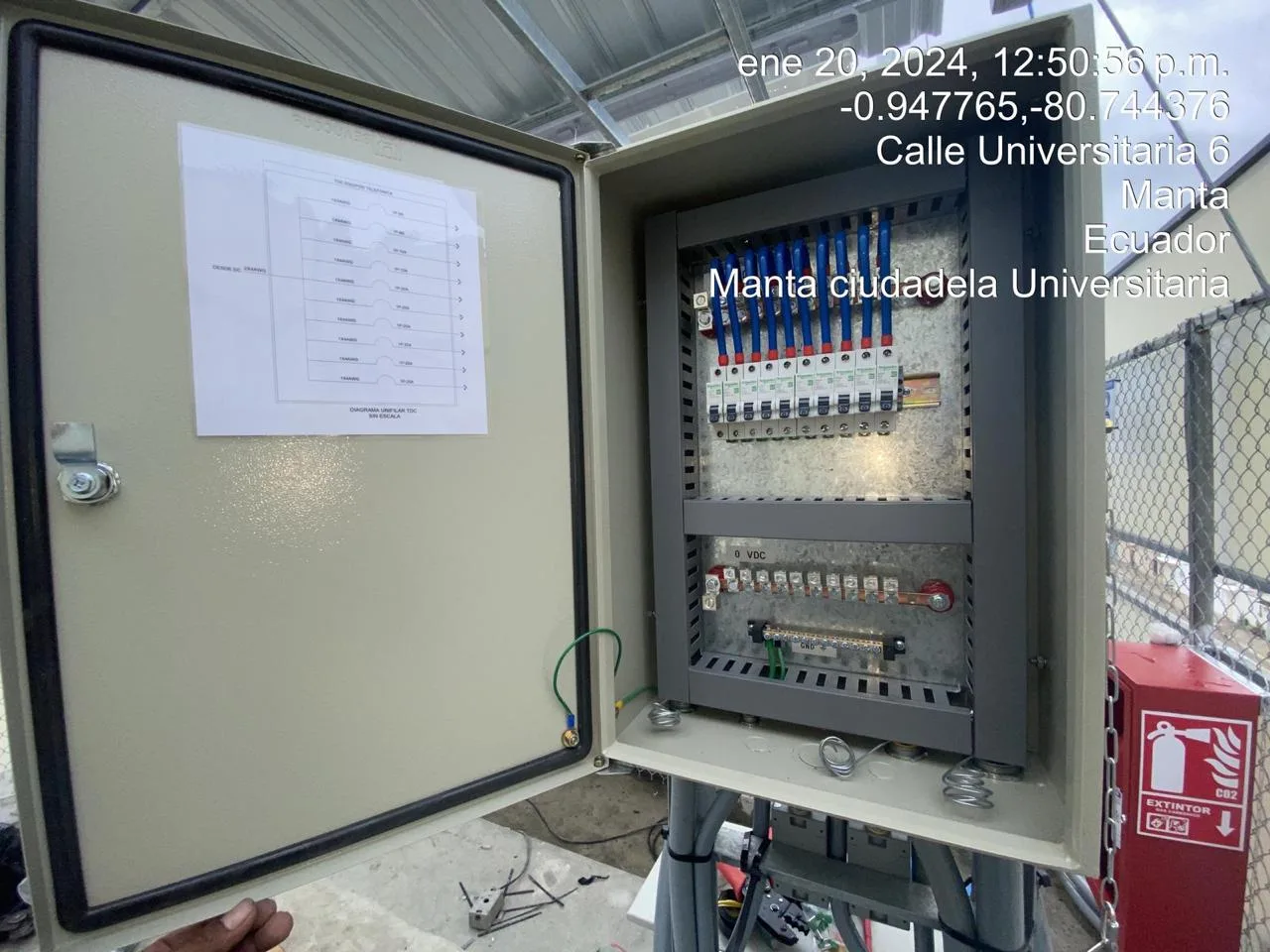

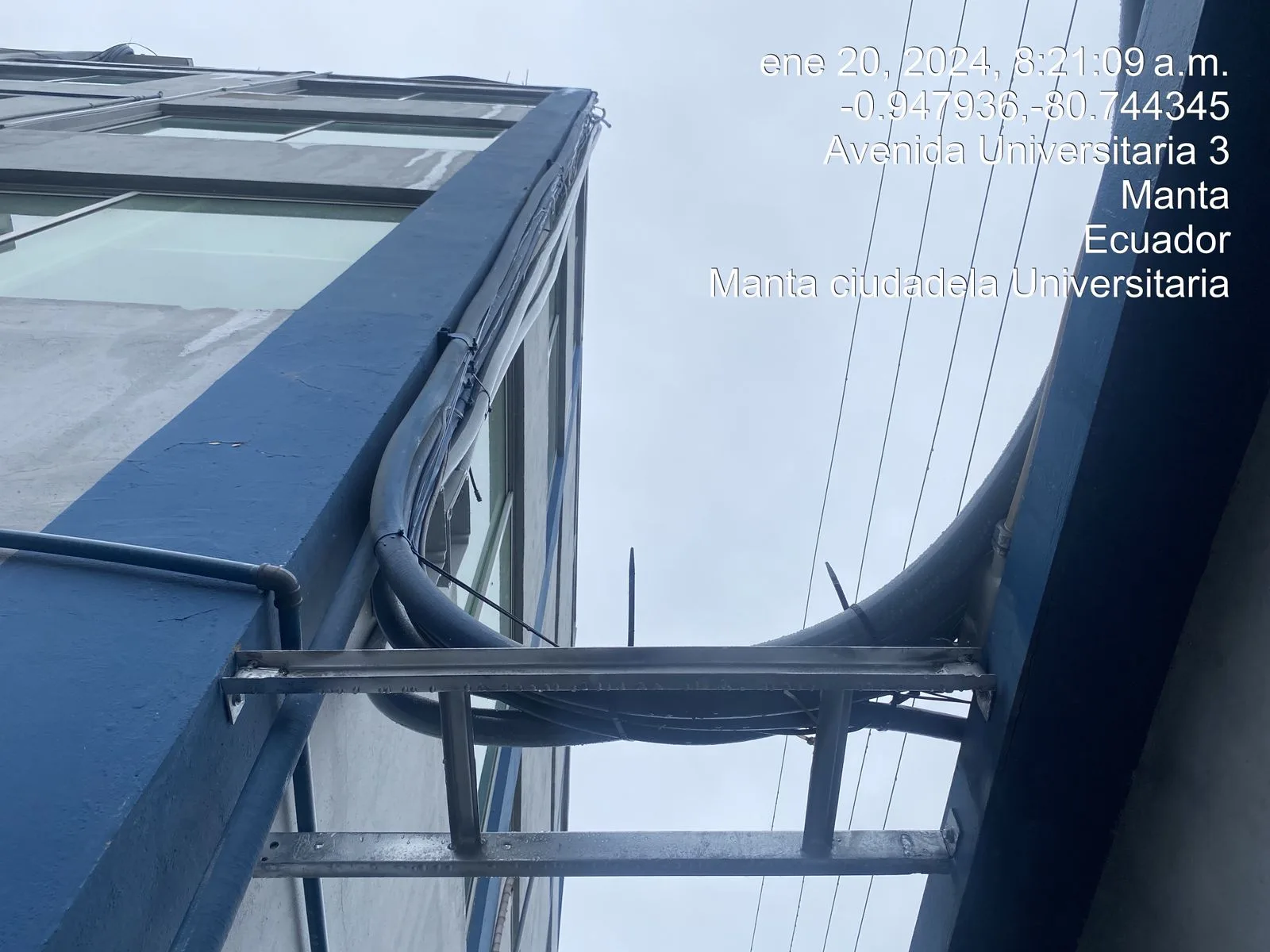

- Sistema eléctrico y puesta a tierra: Instalación del sistema de alimentación eléctrica para los equipos de radio, protección contra sobretensiones transitorias y sistema integral de puesta a tierra conforme a la normativa vigente.
Consideraciones Especiales
Al estar ubicado en una zona costera, el proyecto requirió consideraciones técnicas adicionales:
- Selección de materiales con tratamiento anticorrosivo reforzado (galvanizado en caliente) para resistir la salinidad del ambiente marino.
- Diseño estructural con factores de carga de viento incrementados, considerando las condiciones climáticas de la costa ecuatoriana.
- Protección adicional en conexiones eléctricas y herrajes contra la corrosión salina.
- Uso de pintura epóxica en puntos críticos de la estructura como barrera adicional contra la corrosión.
Resultado
El proyecto fue completado exitosamente, logrando la instalación de la torreta tensada y la coubicación de las antenas de la operadora, cumpliendo con los estándares de seguridad estructural y las normativas del sector de telecomunicaciones. La solución permitió ampliar la cobertura celular en la zona sin necesidad de adquirir un nuevo sitio independiente.
