Instalación de Monopolo de Telecomunicaciones de 24 metros
Proyecto de diseño, fabricación e instalación de un monopolo de telecomunicaciones de 24 metros de altura en las inmediaciones del Nuevo Aeropuerto Internacional de Quito (NAIQ), ubicado en Tababela. Este proyecto fue ejecutado cumpliendo estrictamente las normativas aeronáuticas vigentes debido a la proximidad con el aeropuerto internacional.
Alcance del Proyecto
Diseño Estructural
Se realizó el cálculo y diseño estructural del monopolo considerando las cargas de viento, peso propio, equipos de telecomunicaciones y las condiciones sísmicas de la zona. El diseño cumplió con las normas NEC (Norma Ecuatoriana de la Construcción) y las regulaciones de la DGAC para estructuras cercanas a aeropuertos.

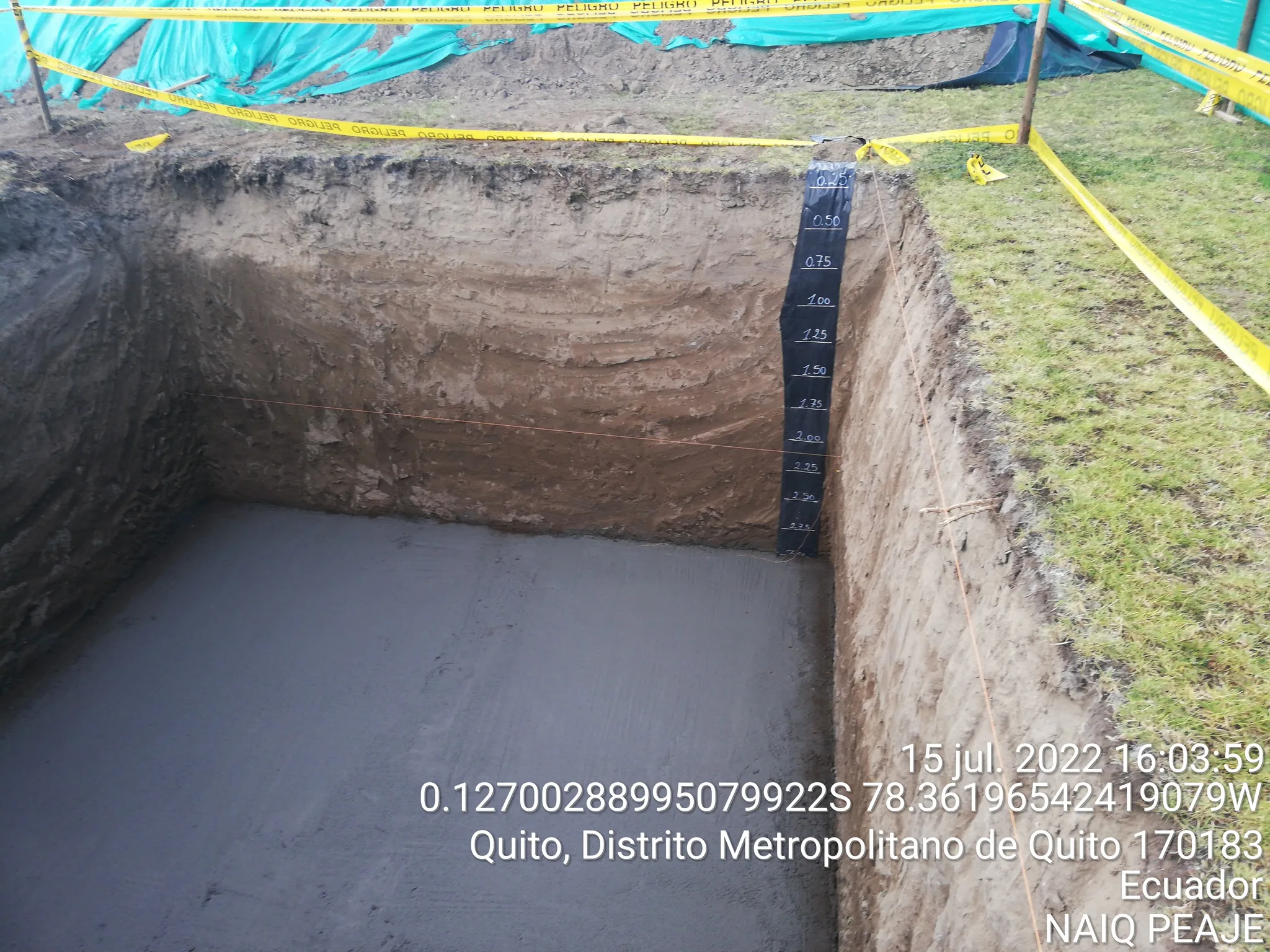

Cimentación

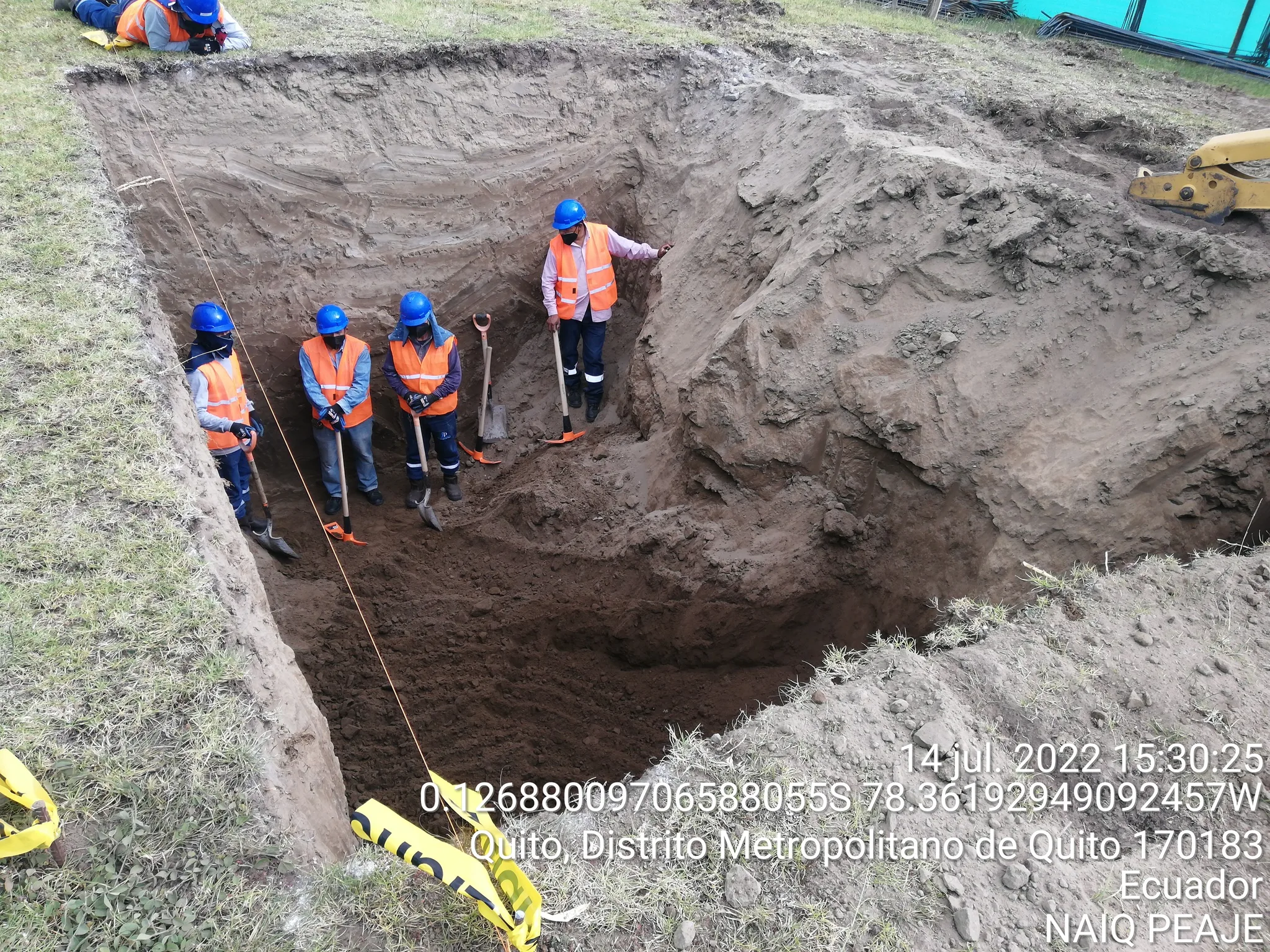

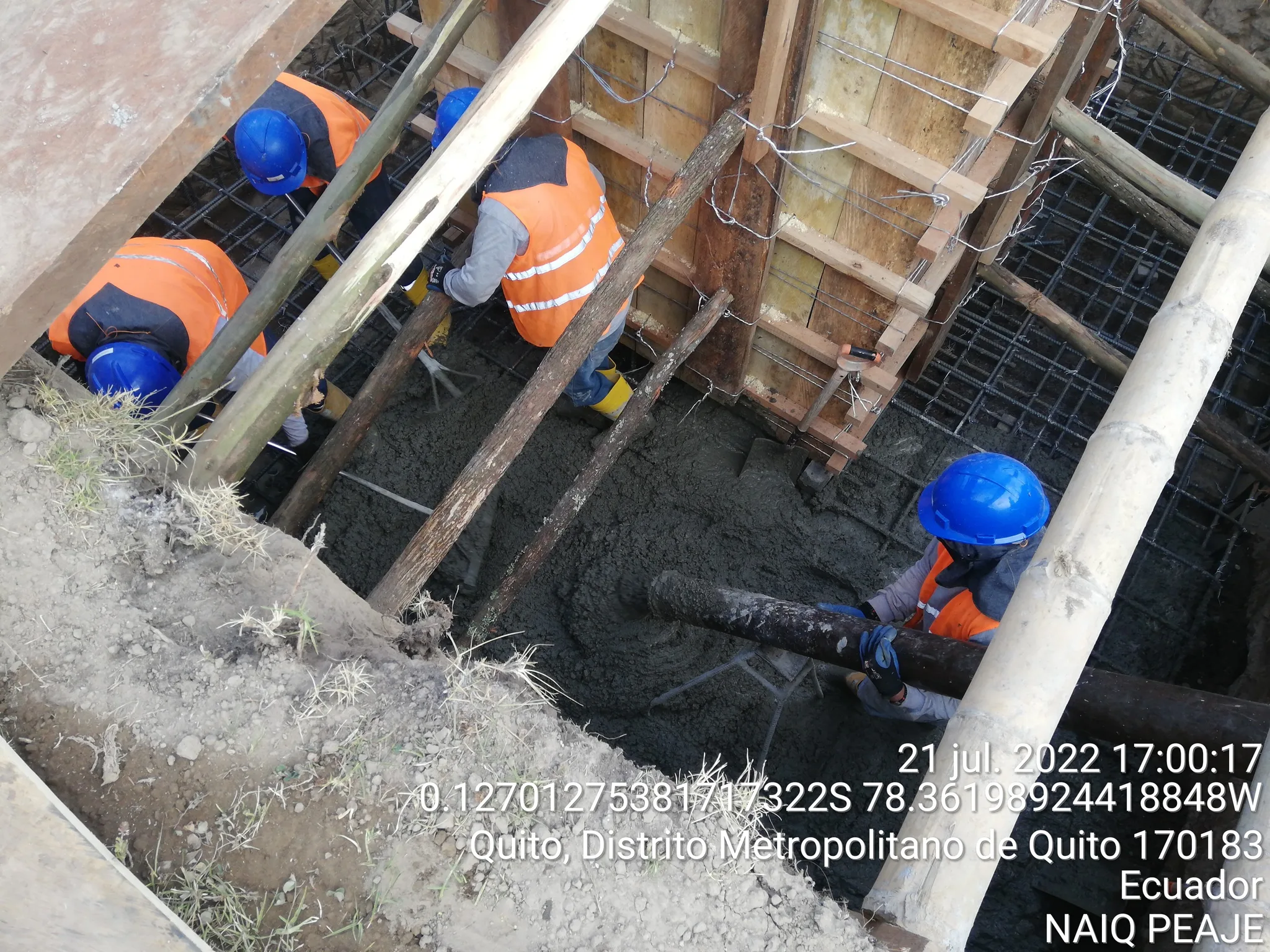

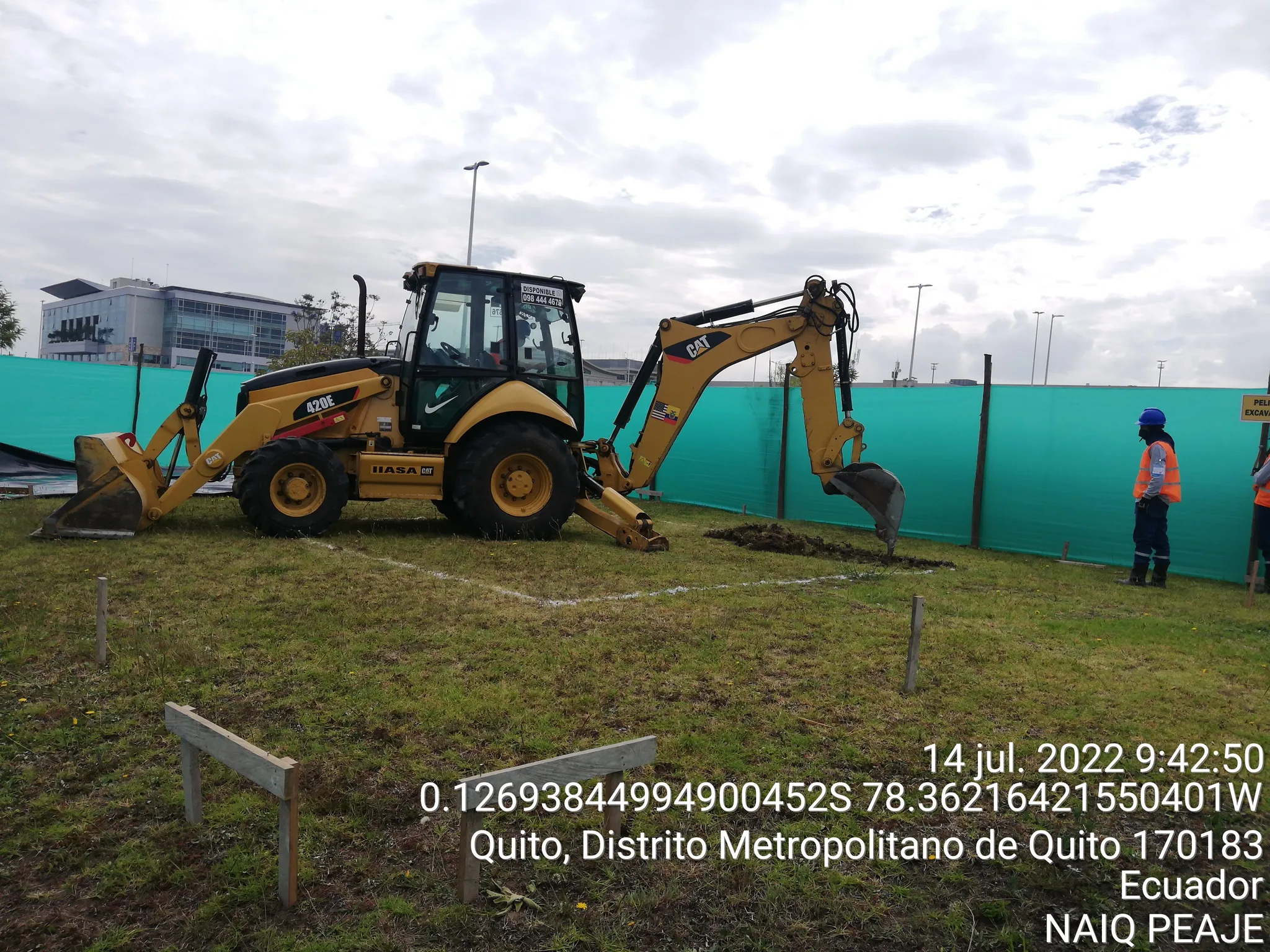

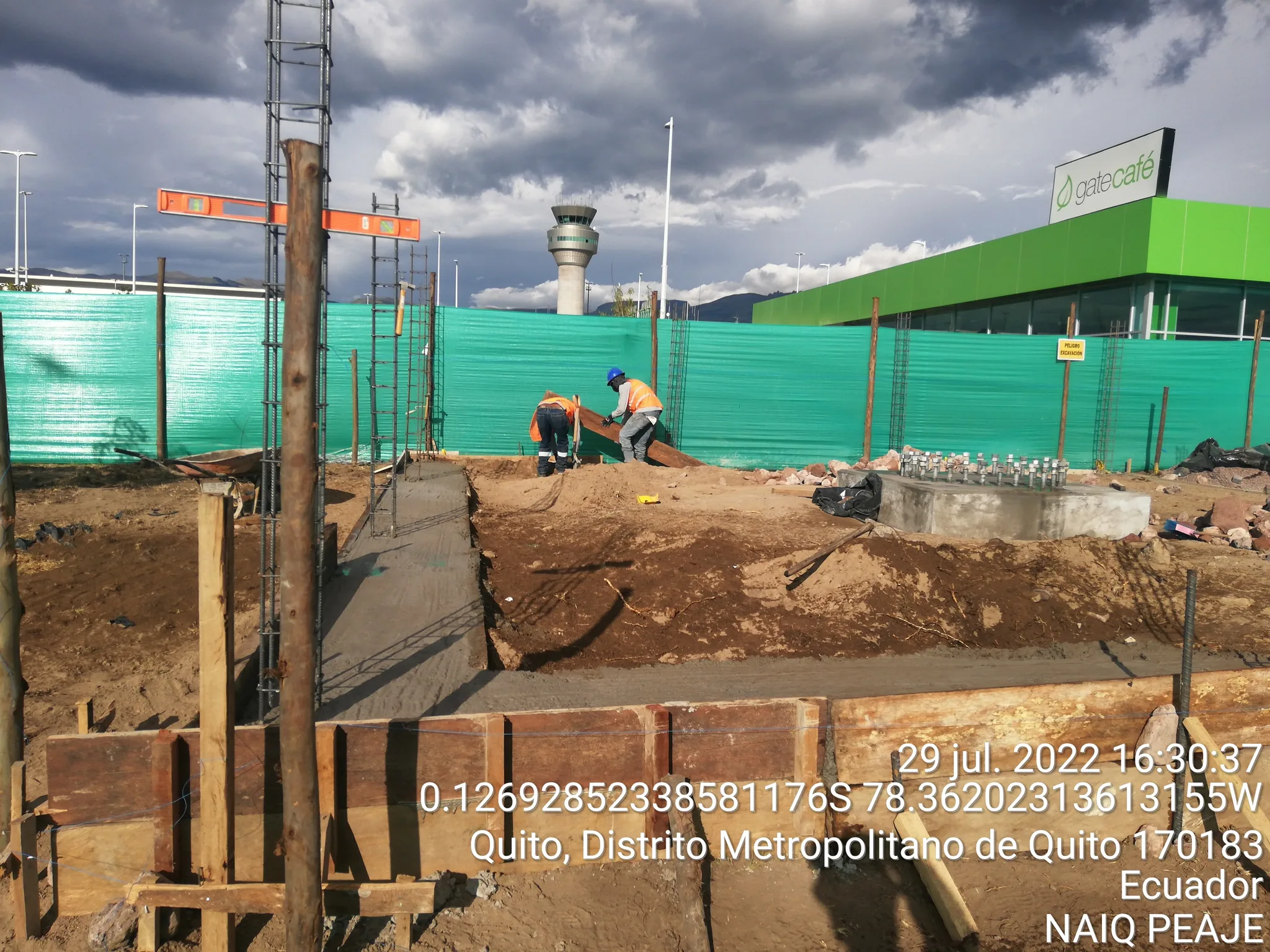

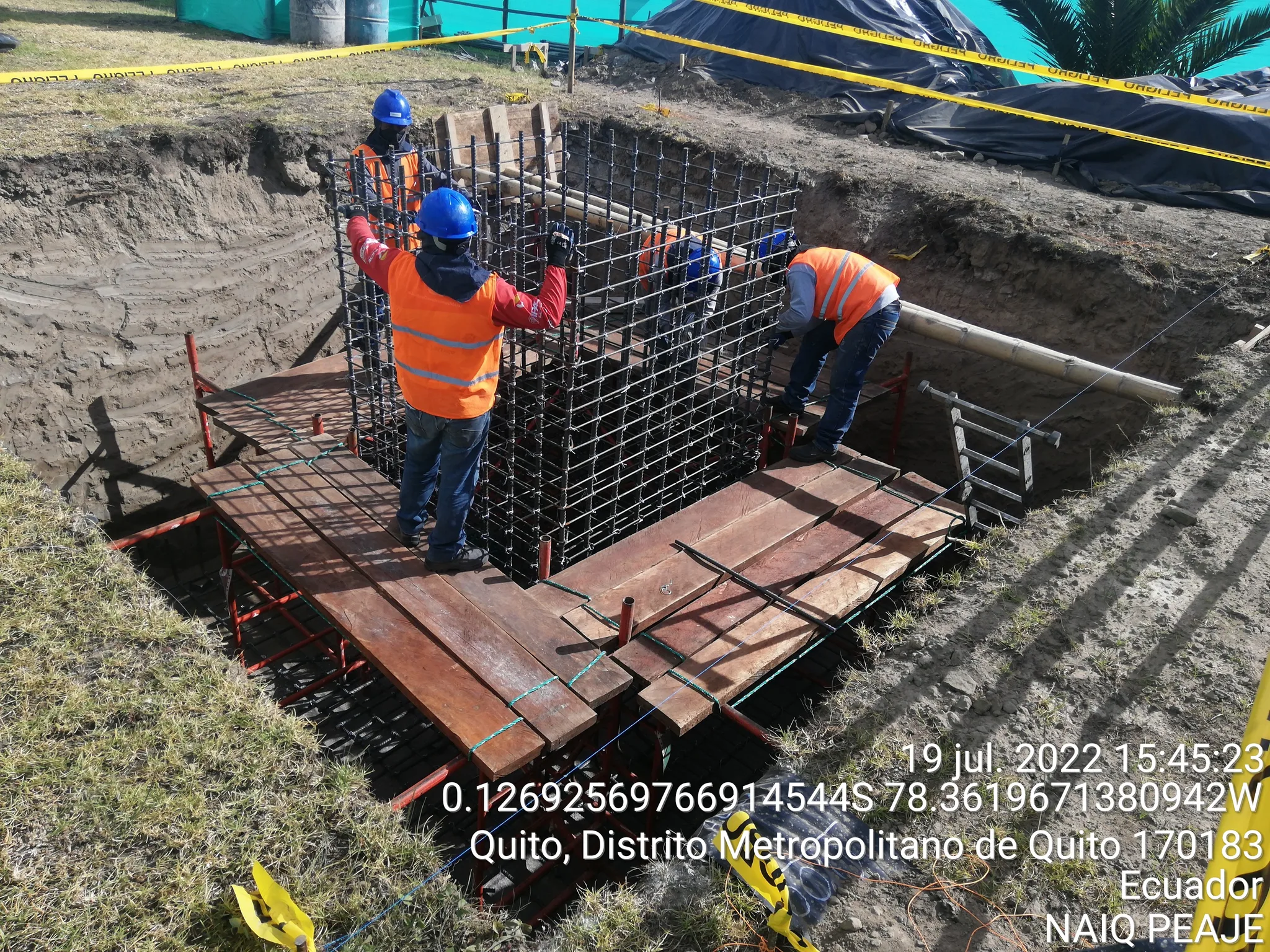

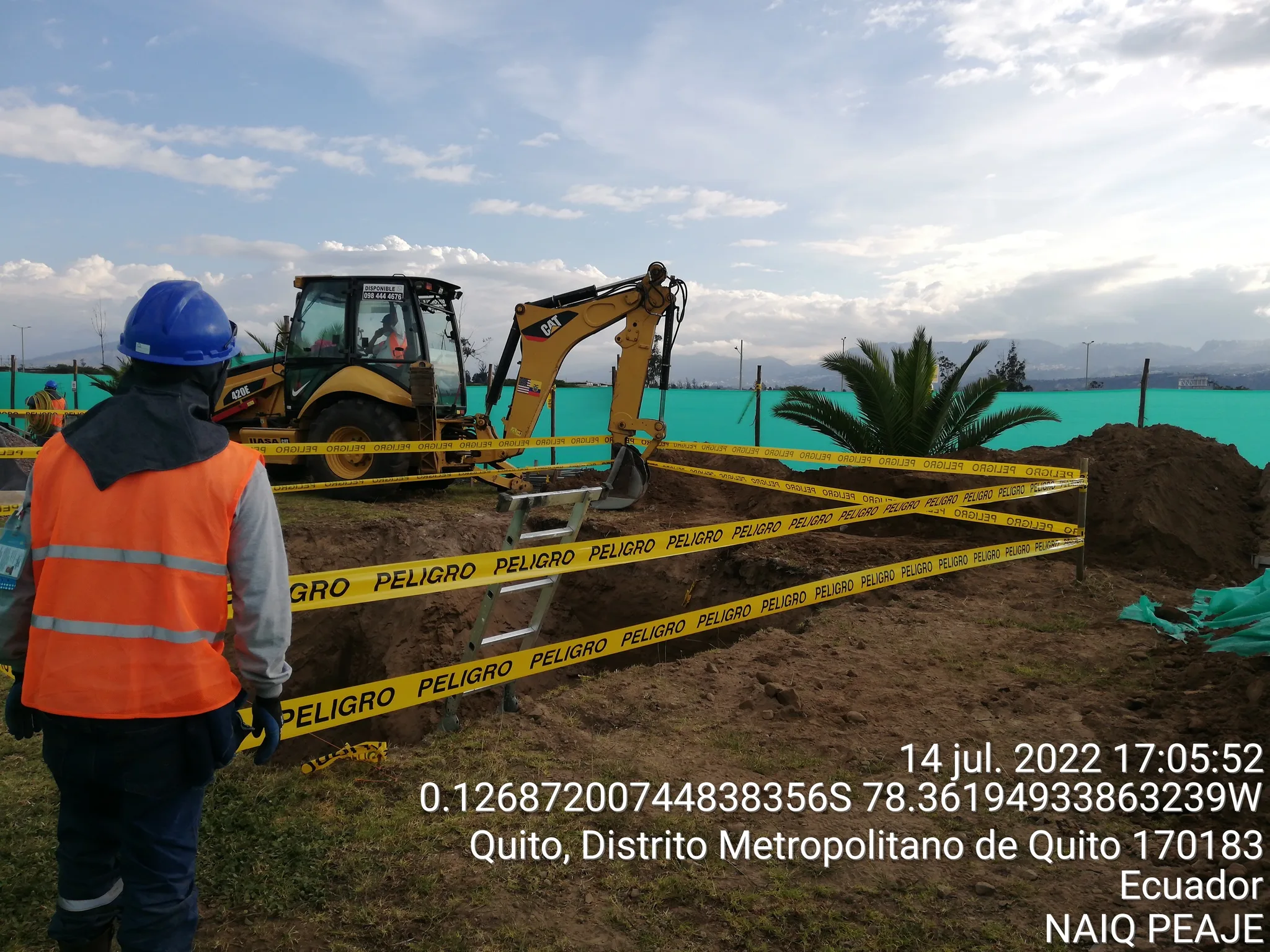

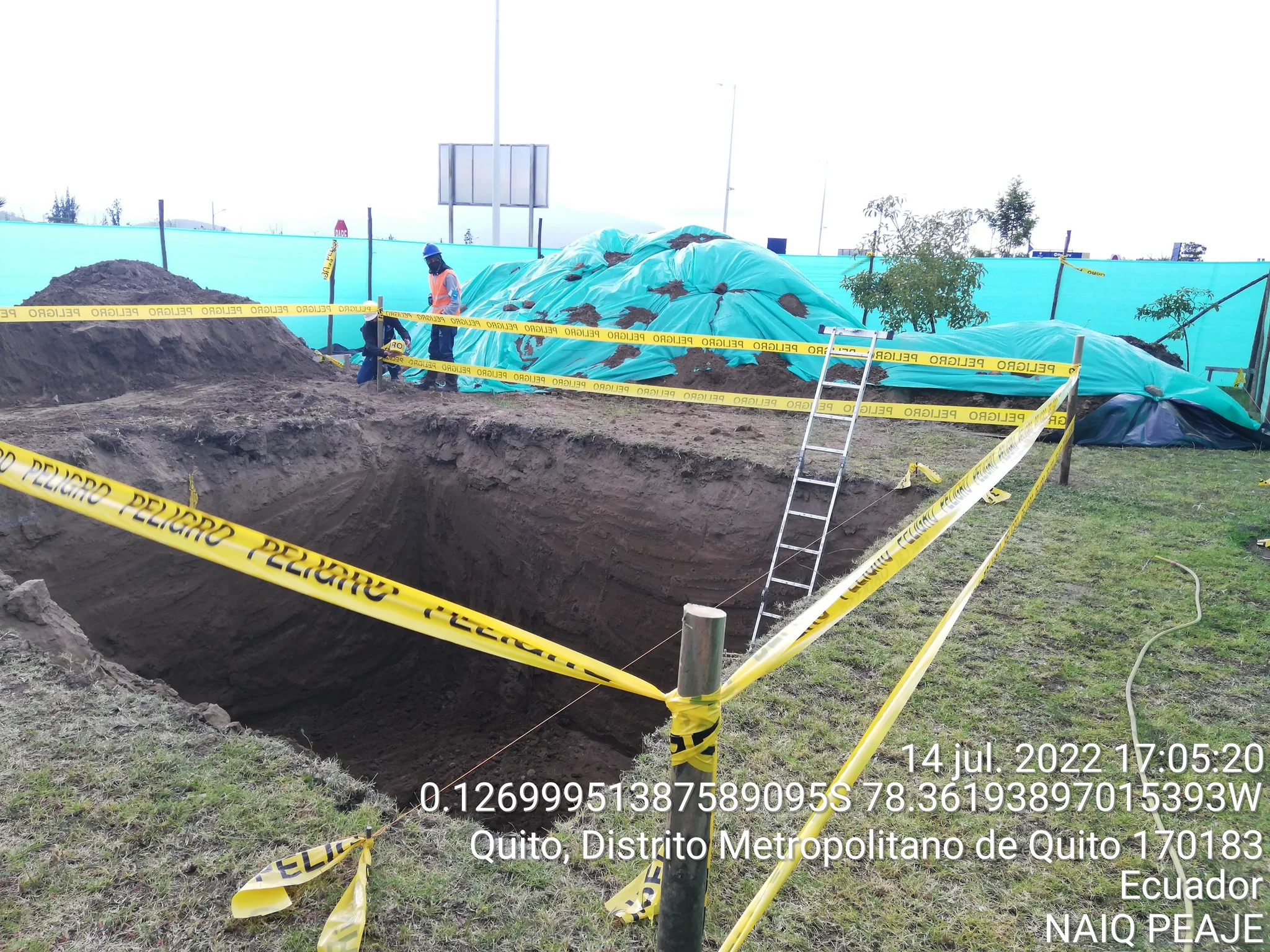

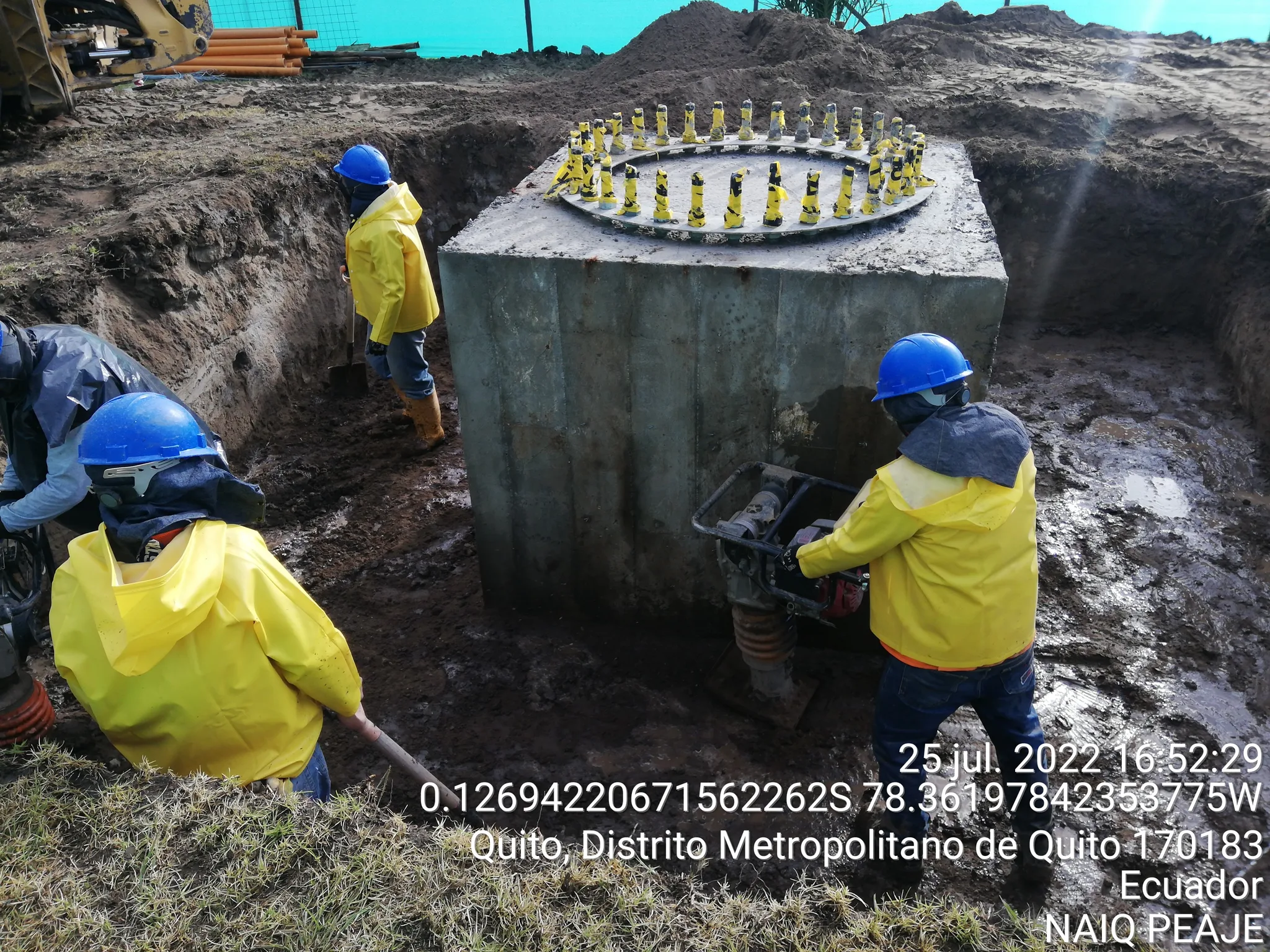

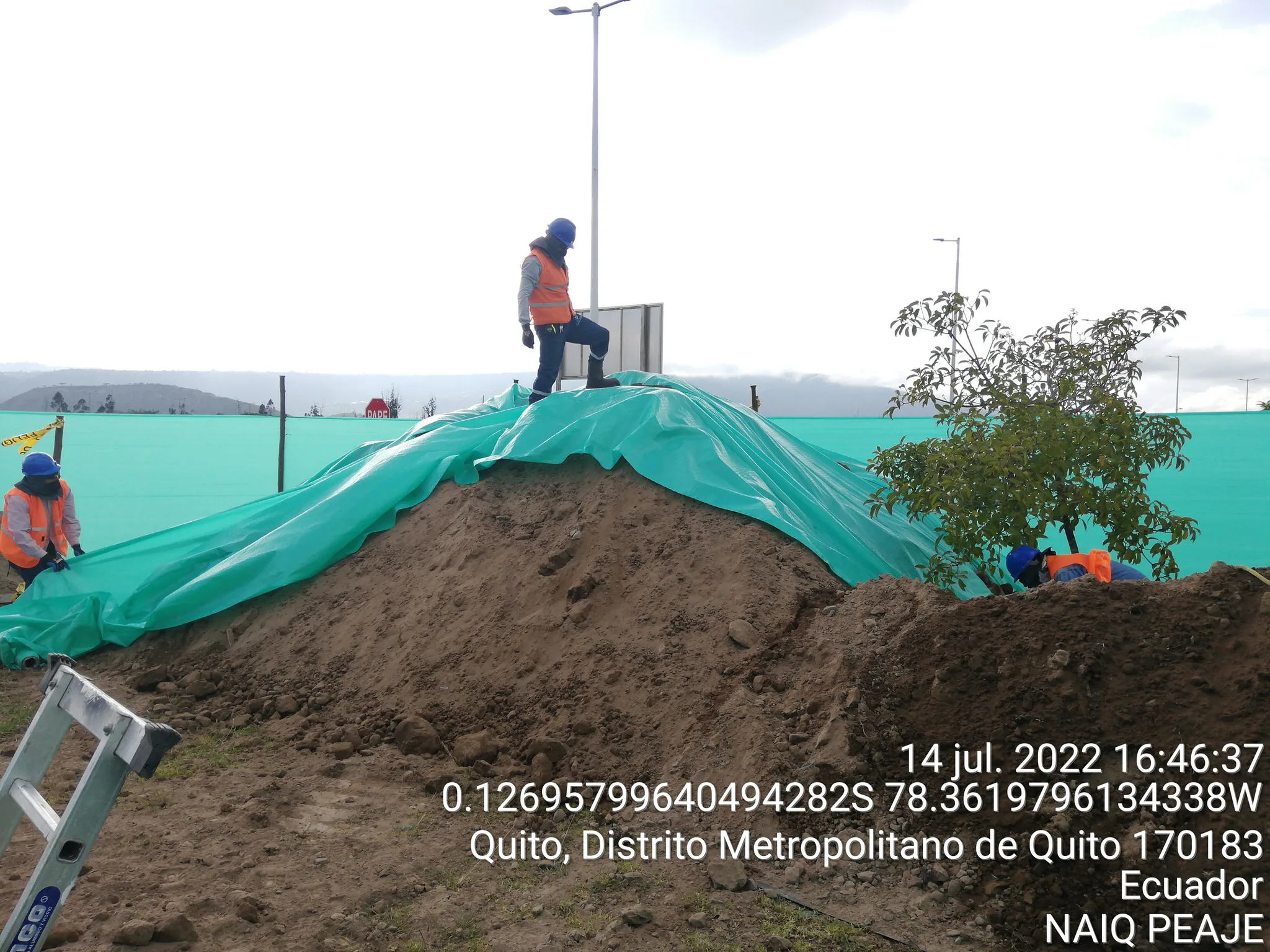

La cimentación fue diseñada como una zapata circular de hormigón armado, dimensionada para soportar los esfuerzos de volcamiento y las cargas axiales del monopolo. Se ejecutaron trabajos de excavación, armado de acero de refuerzo, colocación de anclas y vertido de hormigón de alta resistencia.

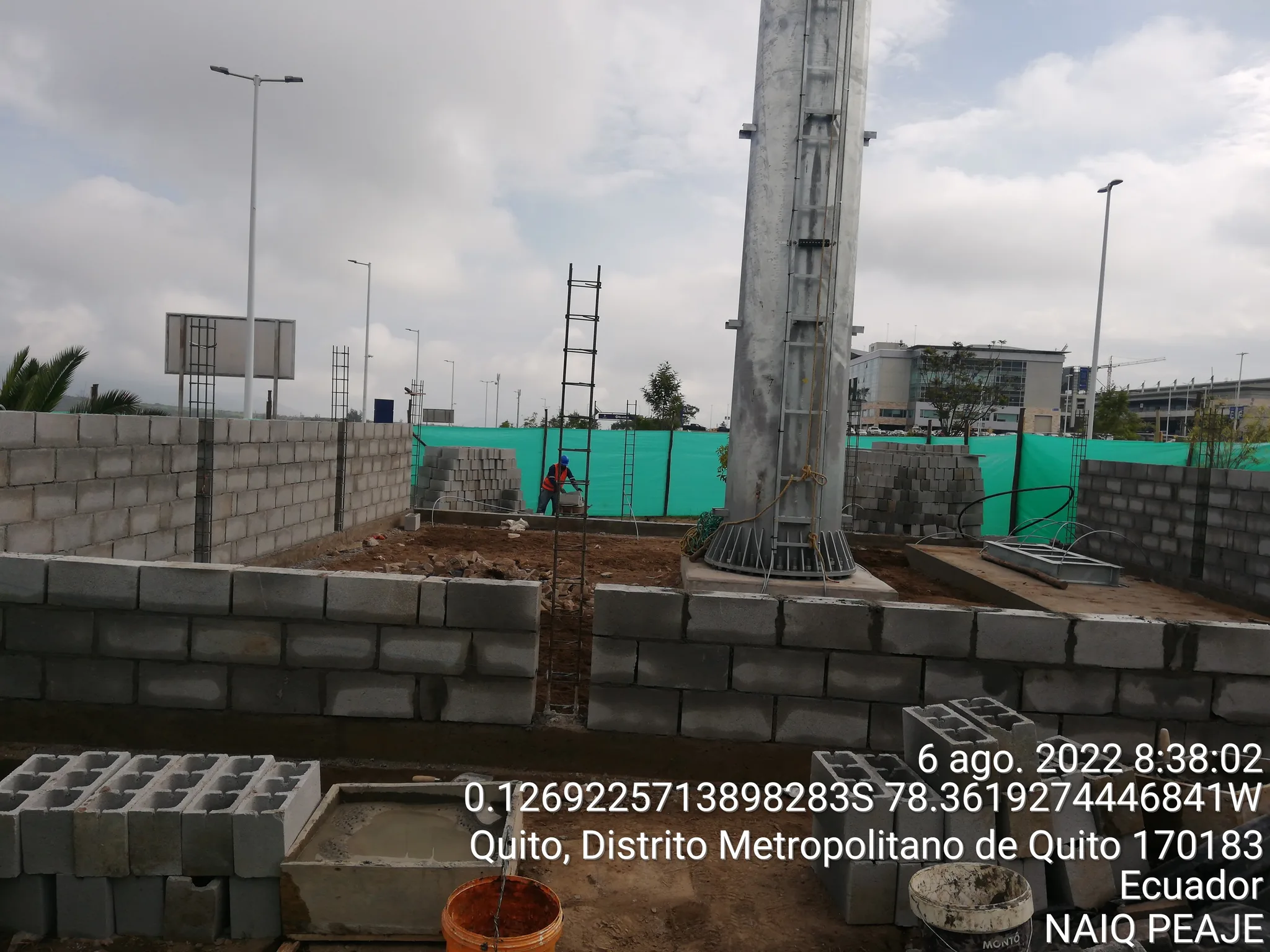

Montaje del Monopolo

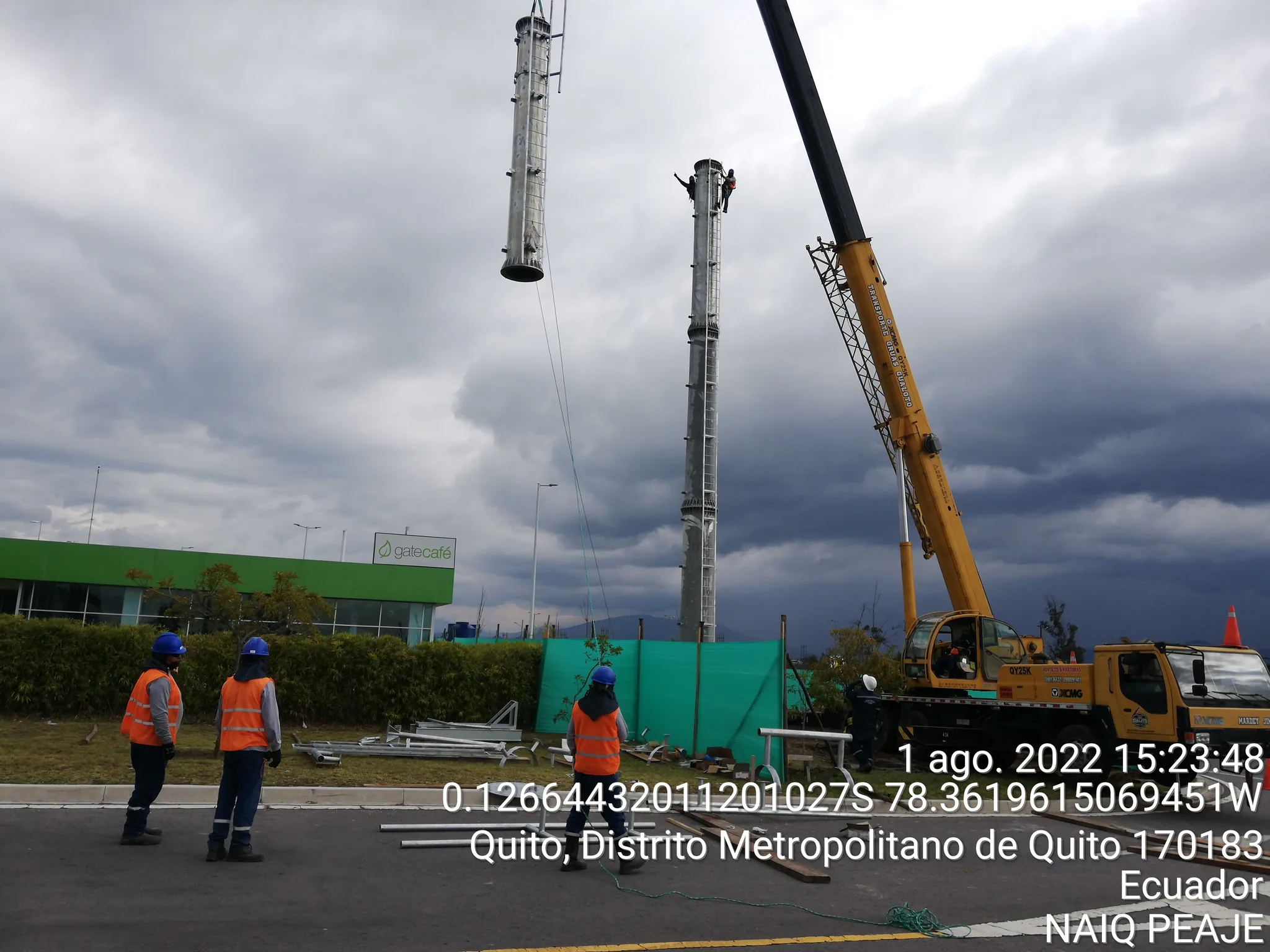

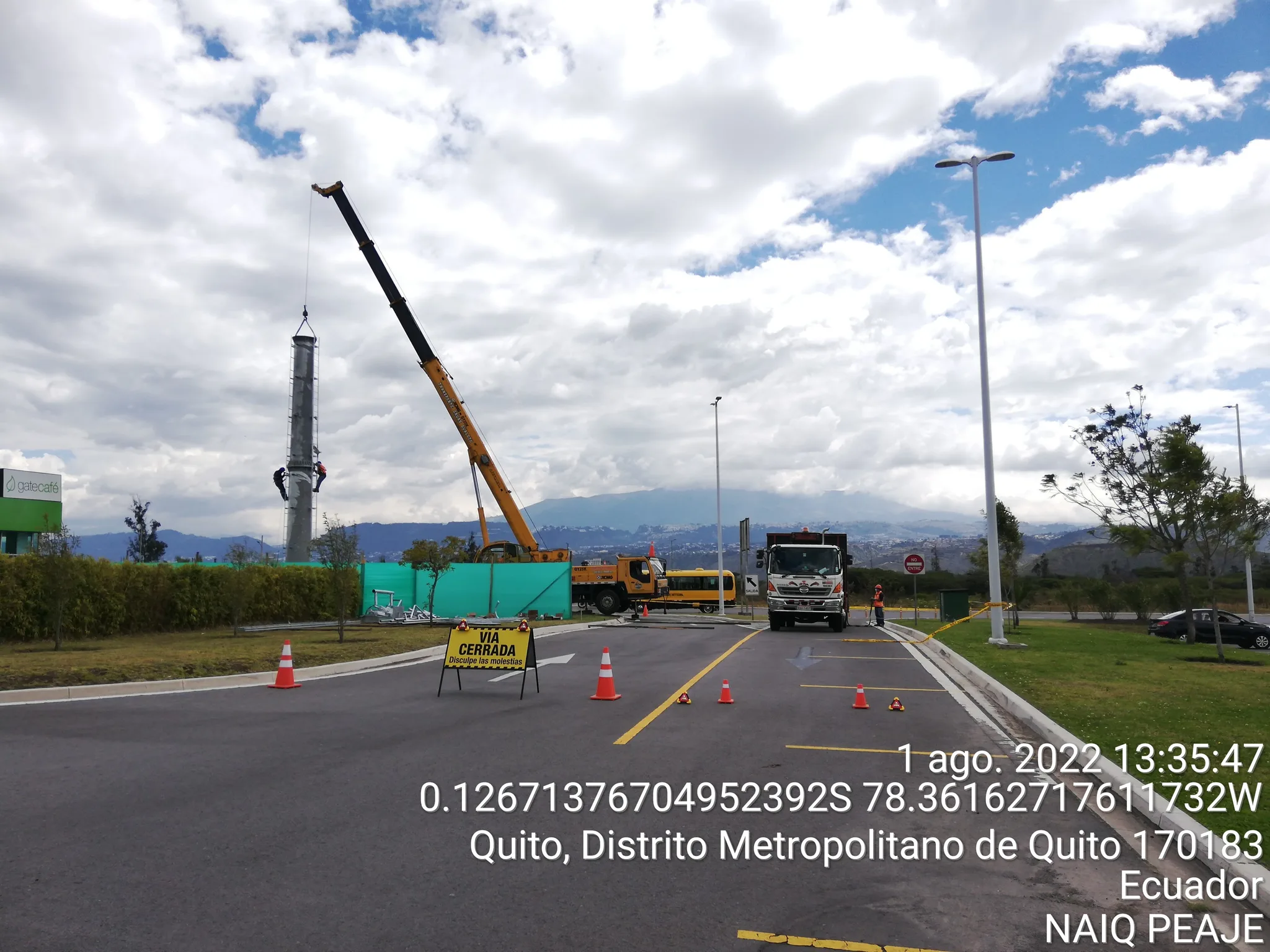

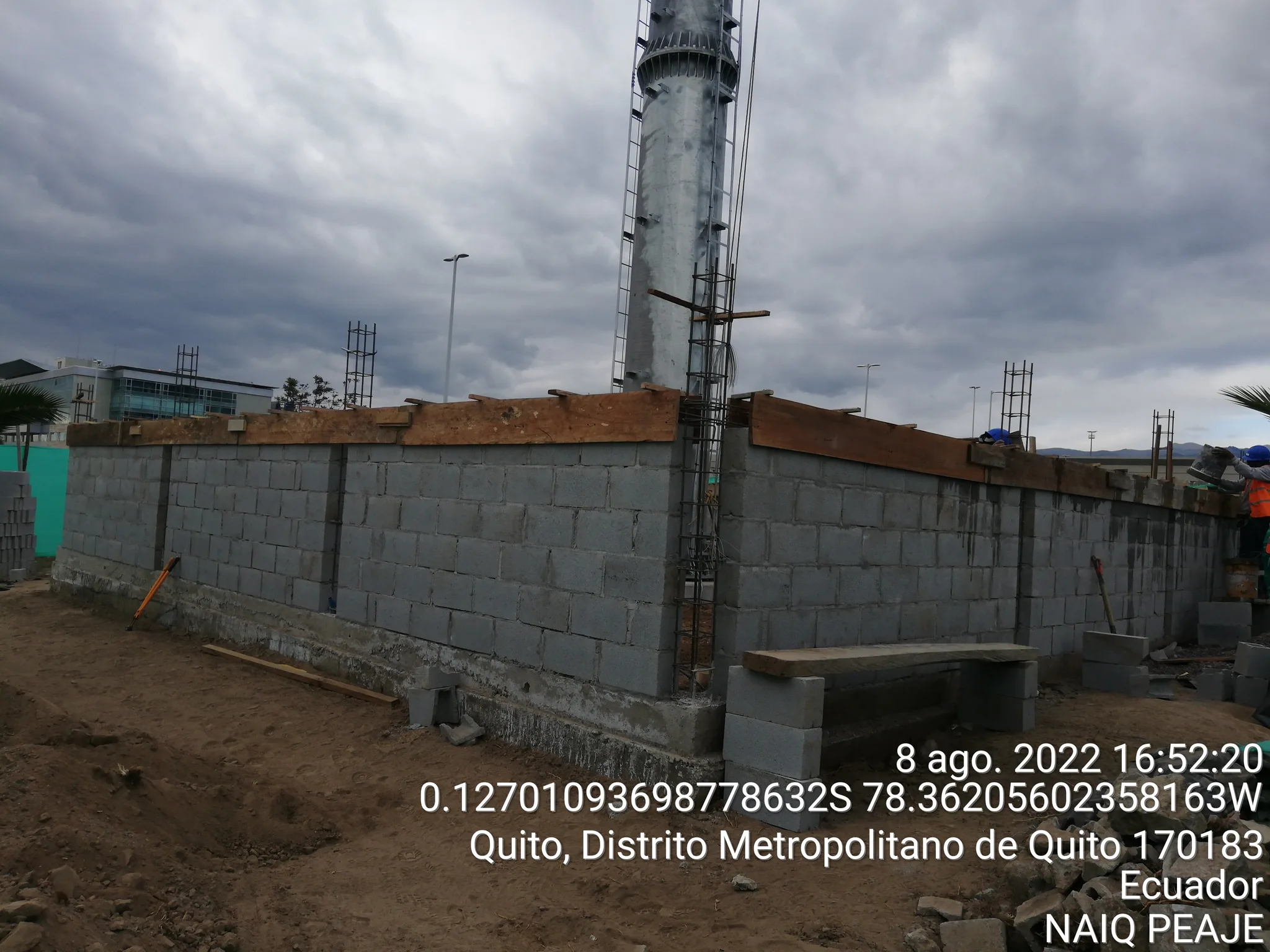

El montaje se realizó mediante secciones telescópicas, utilizando grúa para el izaje de cada tramo. Se verificó la verticalidad y el torque de los pernos de anclaje según las especificaciones técnicas del fabricante.
Plataformas para Antenas
Se instalaron plataformas metálicas a diferentes alturas para la colocación de antenas de telecomunicaciones, incluyendo soportes para antenas sectoriales y enlaces de microondas.

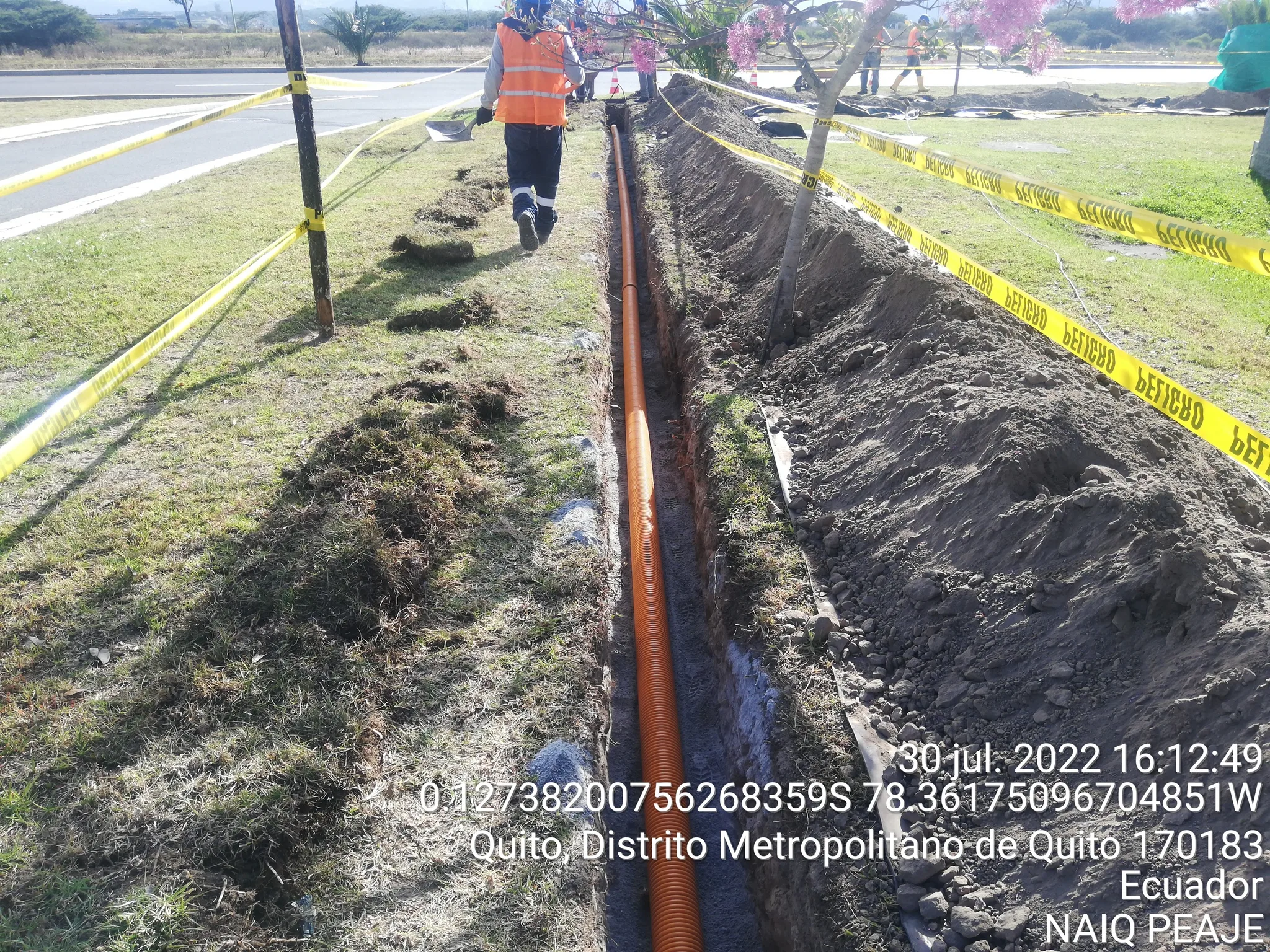

Sistema Eléctrico y Puesta a Tierra

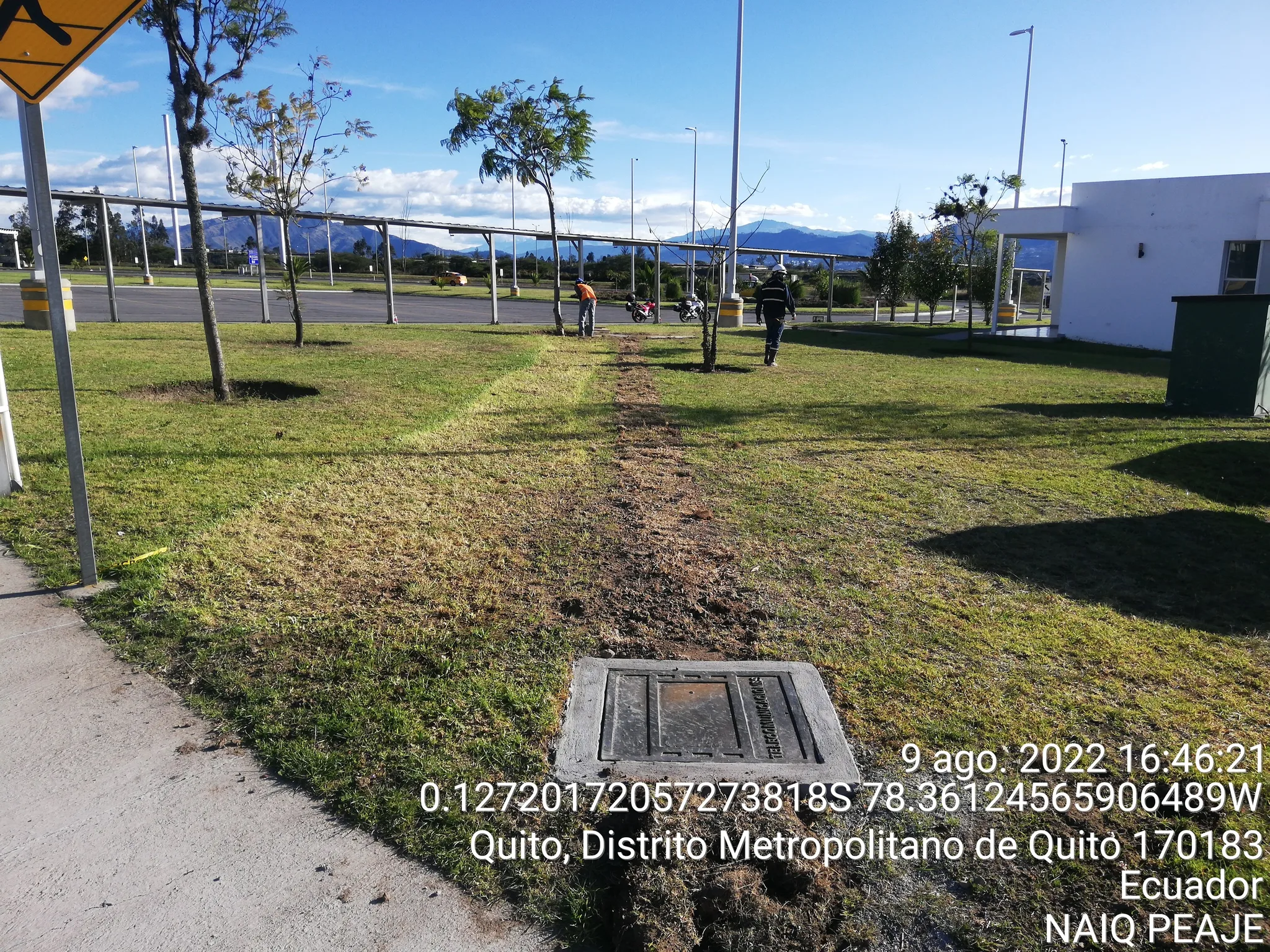

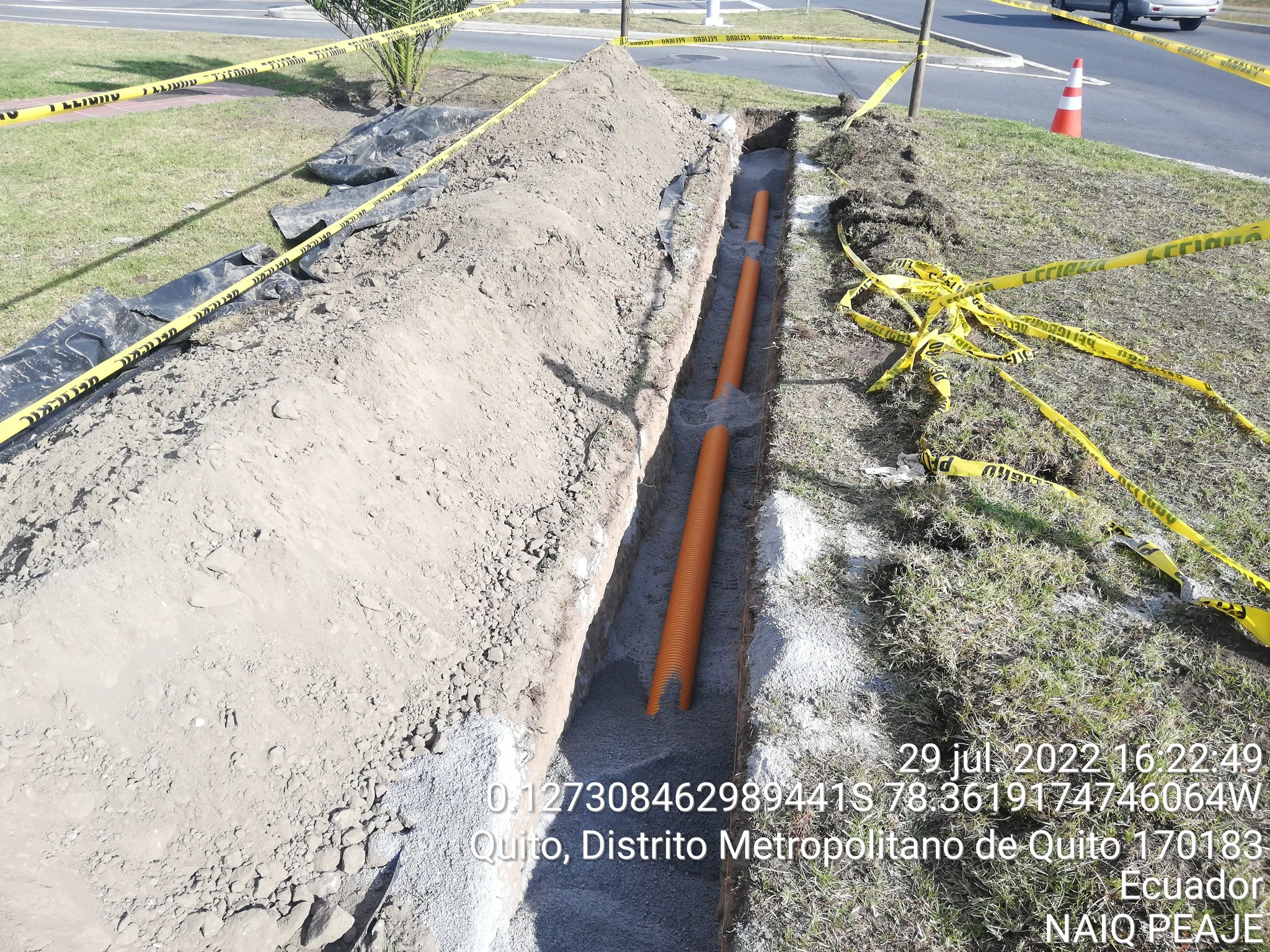

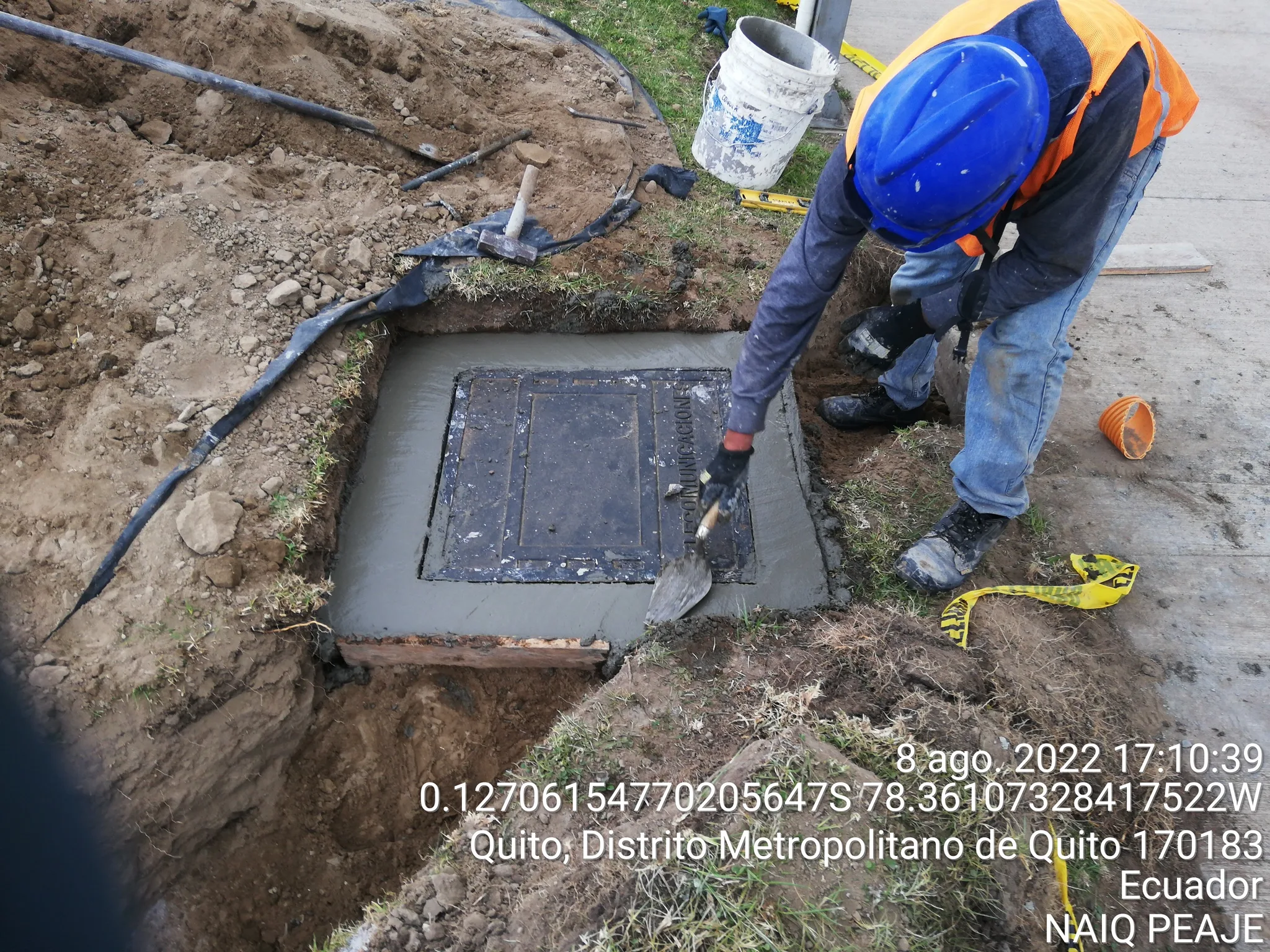

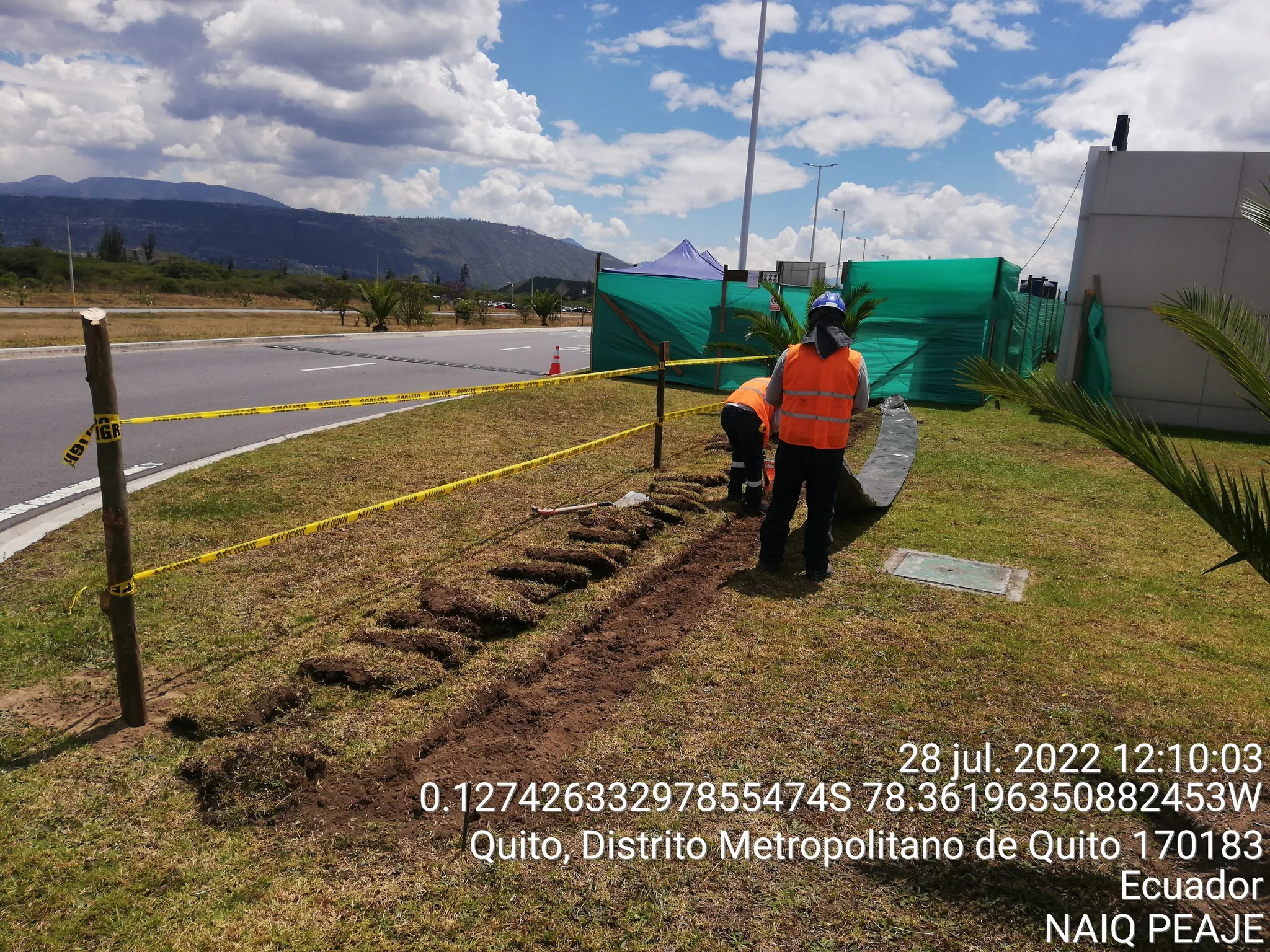

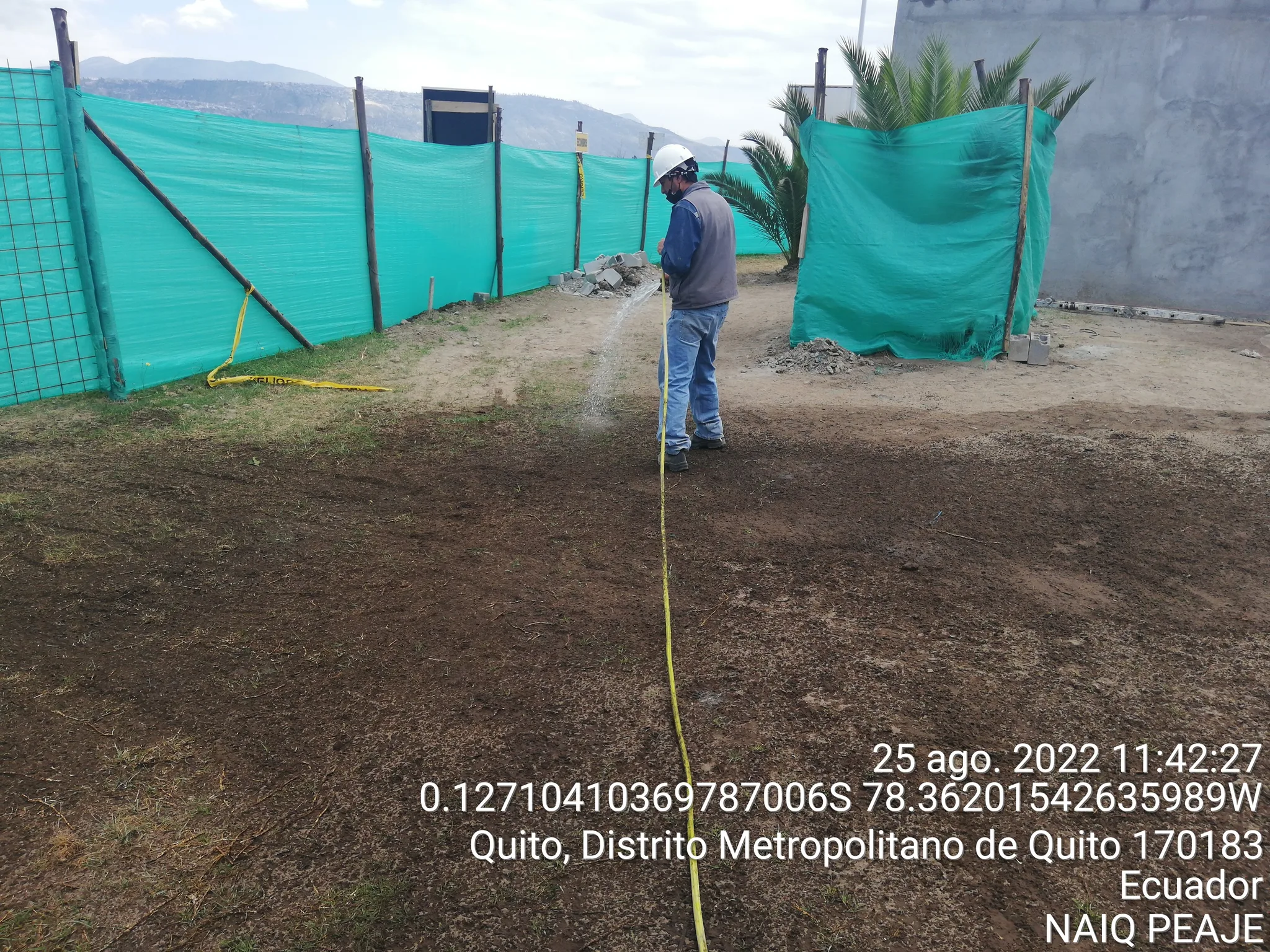

Se implementó un sistema completo de puesta a tierra con electrodos tipo varilla y conductor de cobre desnudo, garantizando una resistencia menor a 5 ohmios. Adicionalmente, se instaló el sistema de protección contra descargas atmosféricas (pararrayos) y el cableado eléctrico para alimentación de los equipos de telecomunicaciones.

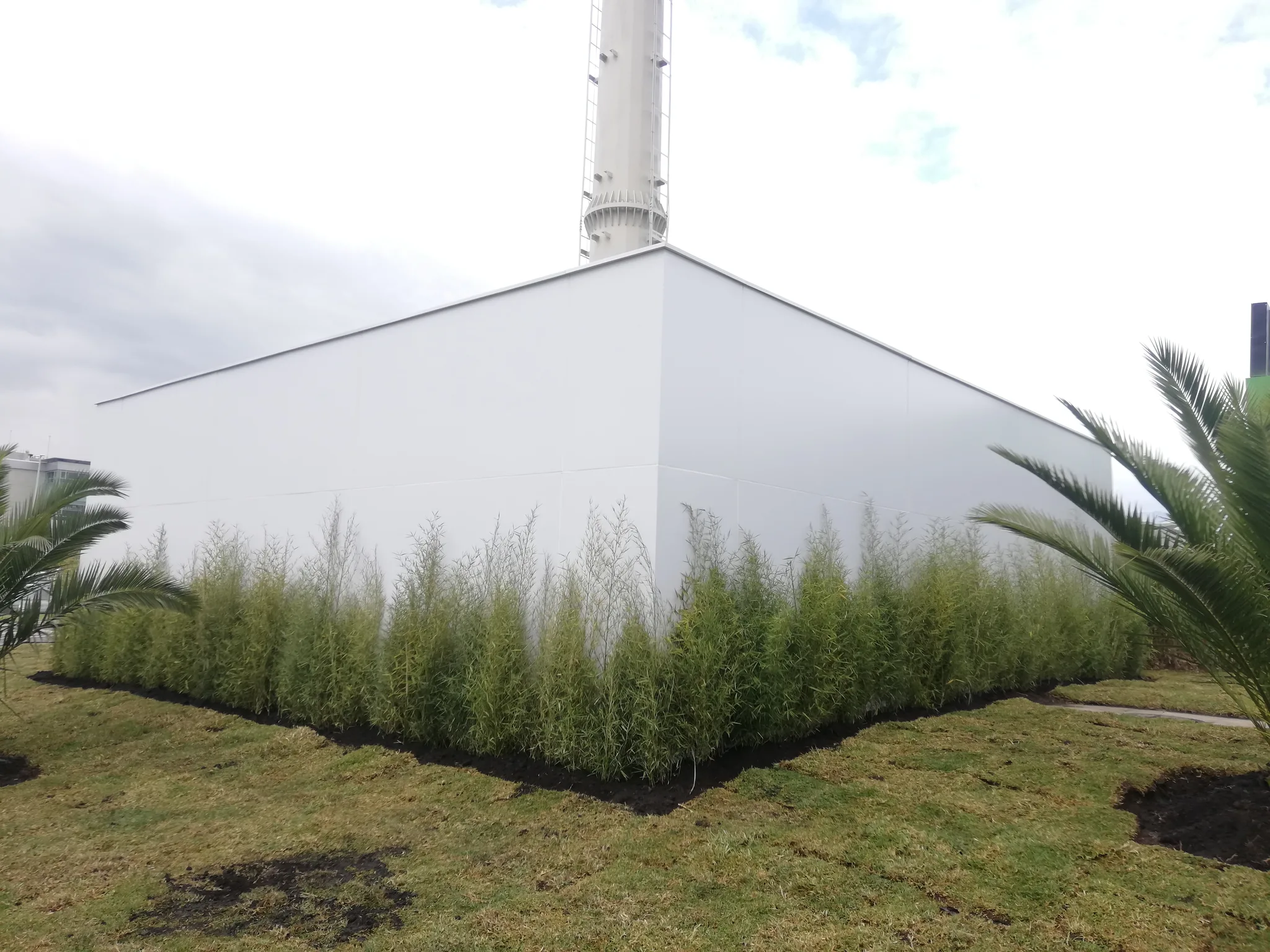

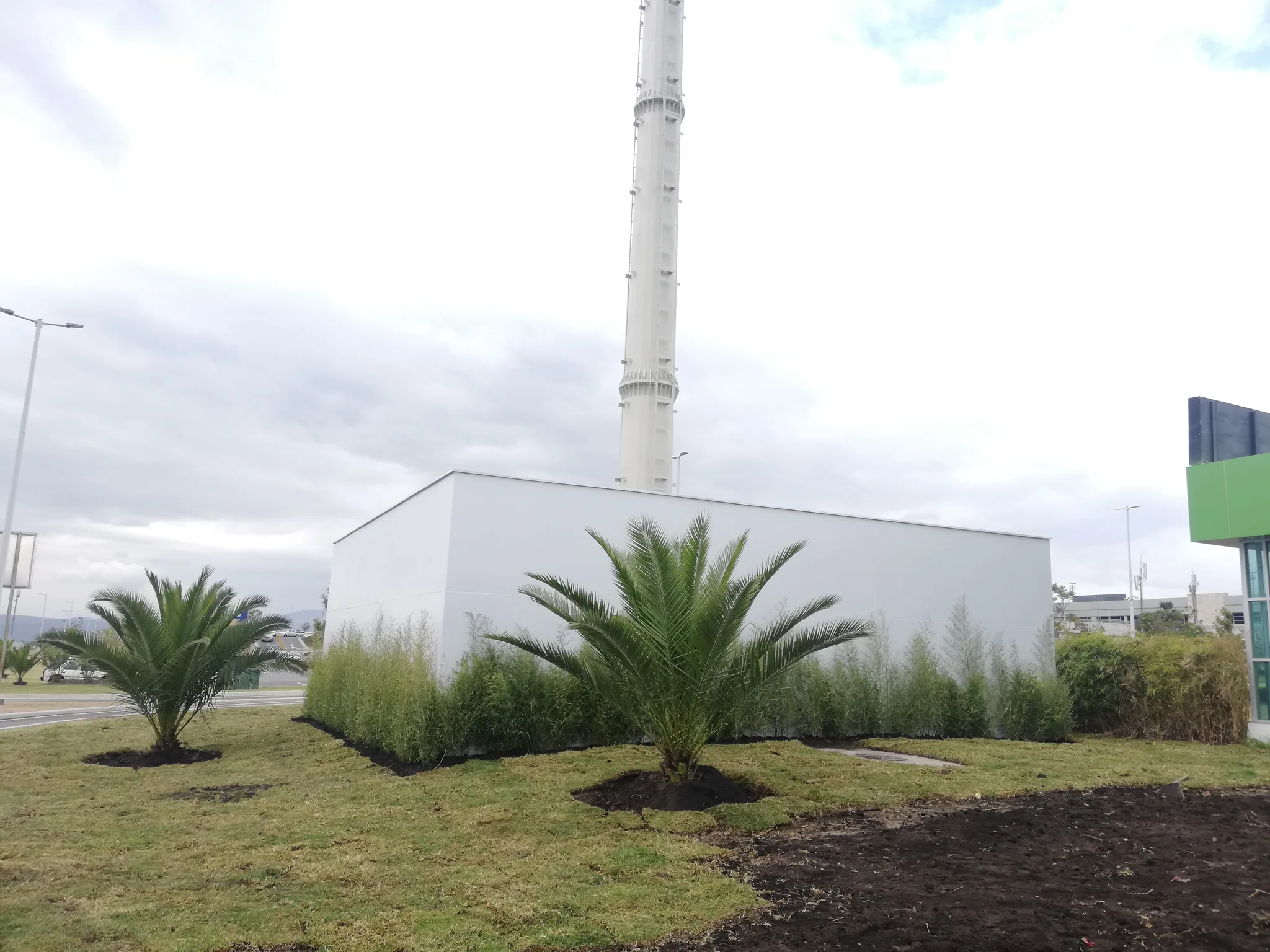

Resultados

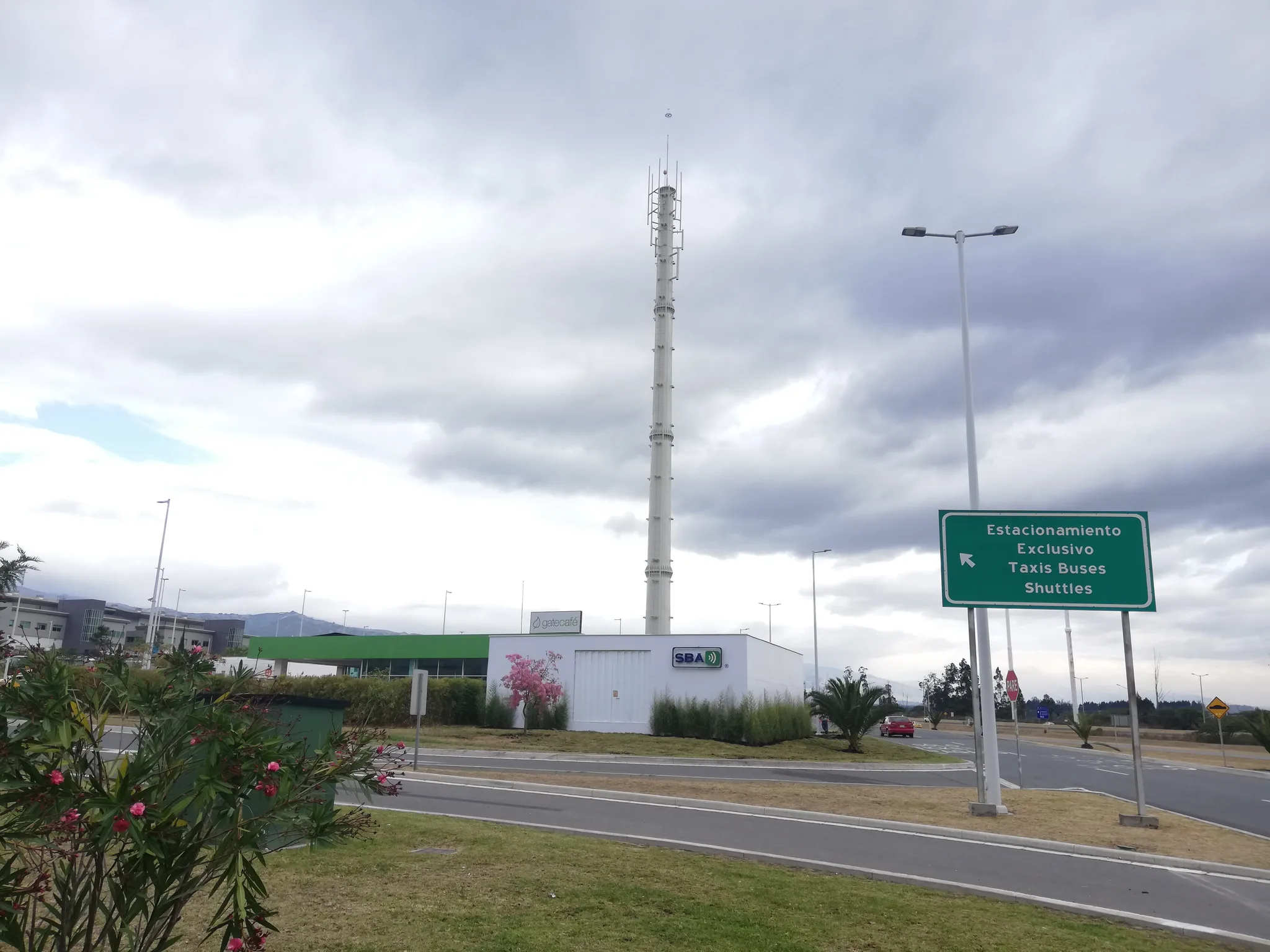

El proyecto fue completado exitosamente, entregando una estructura sólida y segura que cumple con todas las normativas técnicas y aeronáuticas. El monopolo se encuentra operativo, brindando cobertura de telecomunicaciones en la zona del aeropuerto de Quito.
