Reforzamiento Estructural de Cimentación – Sitio Garner
Proyecto de reforzamiento estructural de la cimentación existente de una torre de telecomunicaciones en el sitio Garner. Este trabajo fue ejecutado para asegurar la estabilidad de la estructura ante la incorporación de nuevas cargas de antenas y equipos de telecomunicaciones.
Alcance del Proyecto
Evaluación Estructural
Se realizó un estudio detallado del estado actual de la cimentación existente, incluyendo ensayos de resistencia del hormigón, verificación del armado de acero y análisis de las condiciones del suelo. Esta evaluación permitió determinar la capacidad portante residual y las necesidades de reforzamiento.
Diseño del Refuerzo
Con base en los resultados de la evaluación, se diseñó un sistema de reforzamiento que consiste en la ampliación de la zapata existente mediante la adición de hormigón armado. El diseño contempló la conexión entre el hormigón existente y el nuevo mediante anclajes químicos y conectores de corte.
Proceso Constructivo
El proceso de reforzamiento incluyó las siguientes etapas:

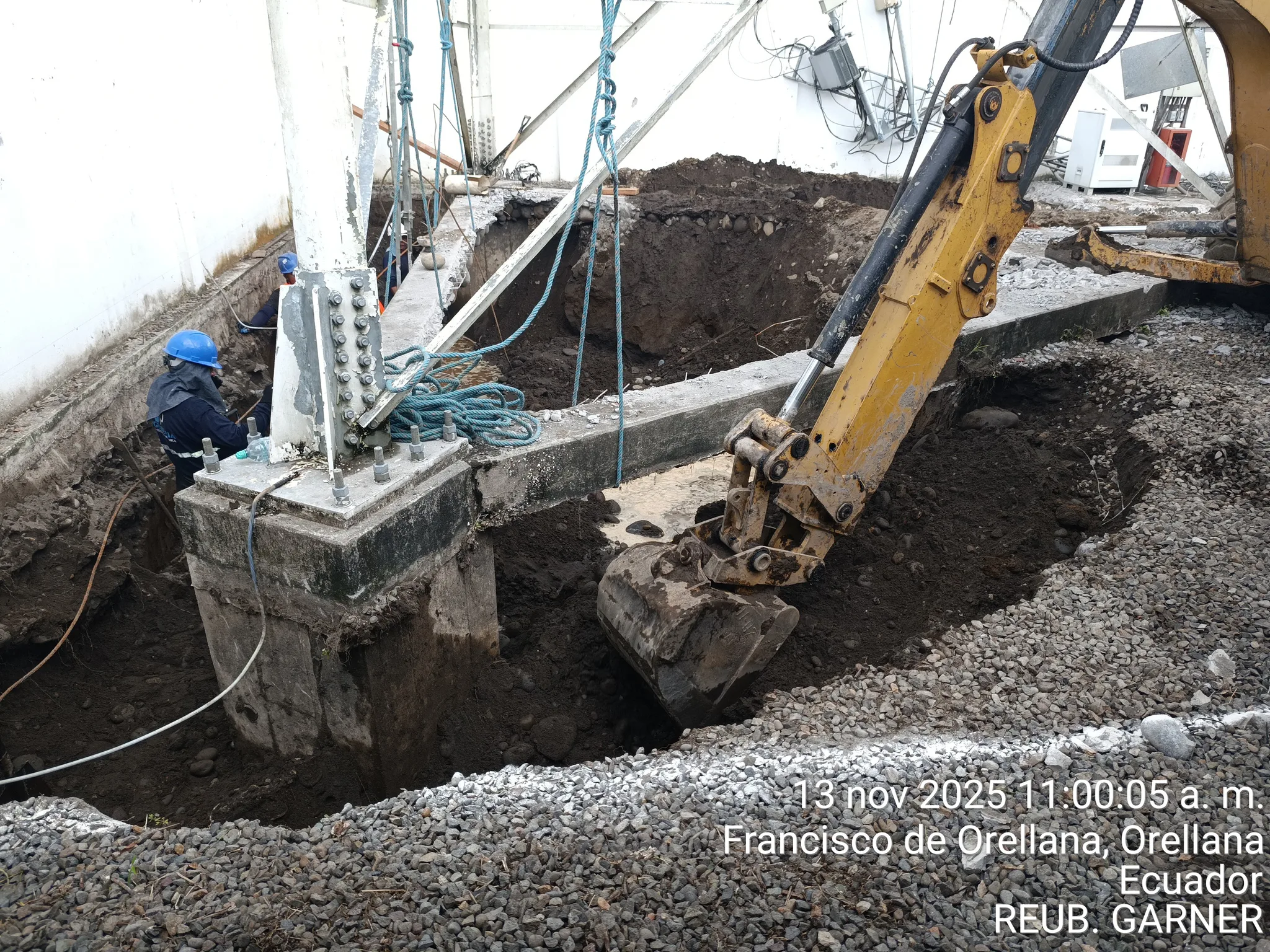

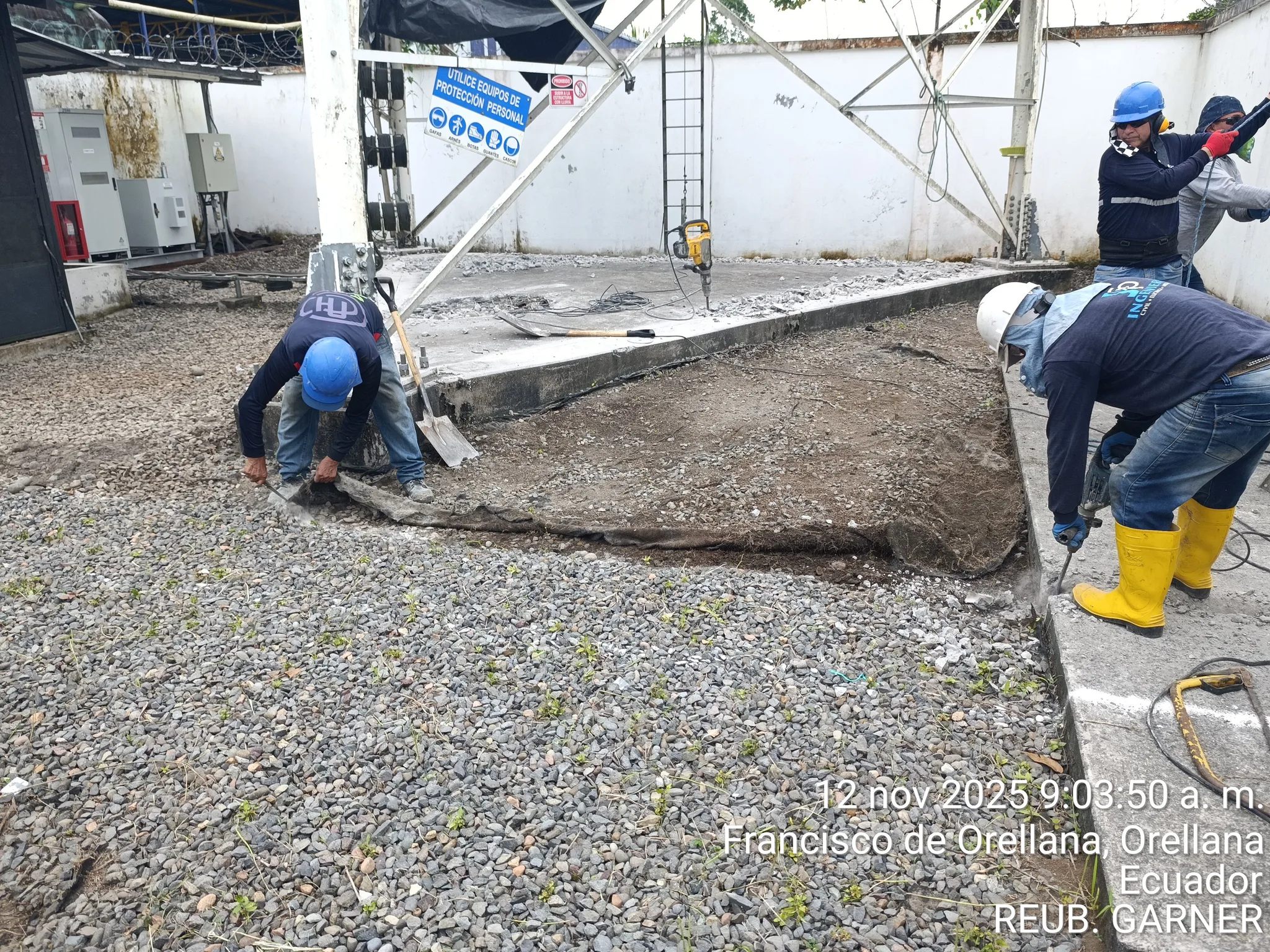

- Excavación perimetral: Se excavó alrededor de la cimentación existente hasta alcanzar la cota de desplante, exponiendo la zapata actual.
- Preparación de la superficie: Se picó la superficie del hormigón existente para generar rugosidad y mejorar la adherencia con el nuevo hormigón.
- Perforación y anclaje: Se realizaron perforaciones en la cimentación existente para instalar barras de anclaje con resina epóxica, asegurando la transferencia de esfuerzos entre ambos hormigones.

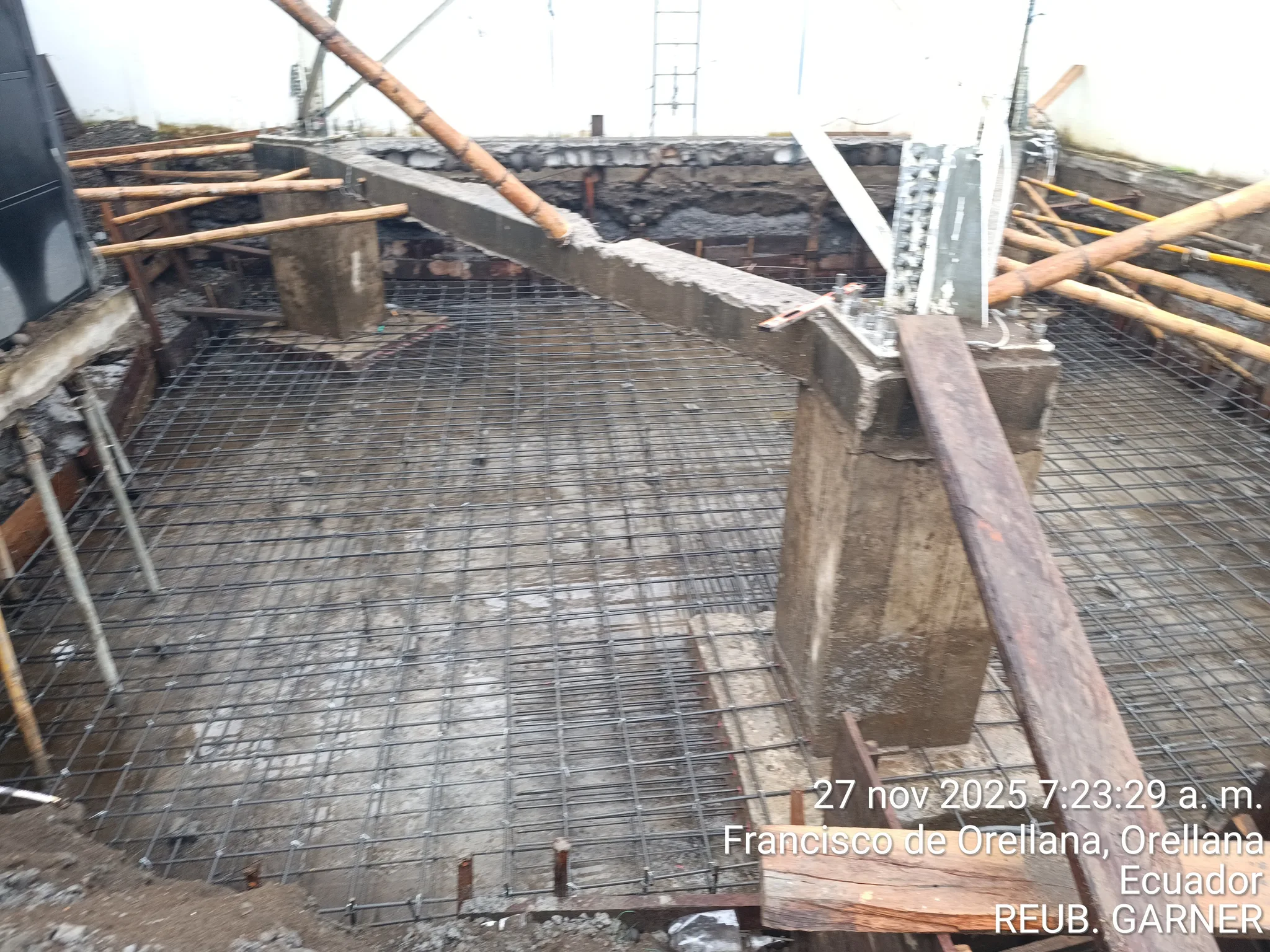

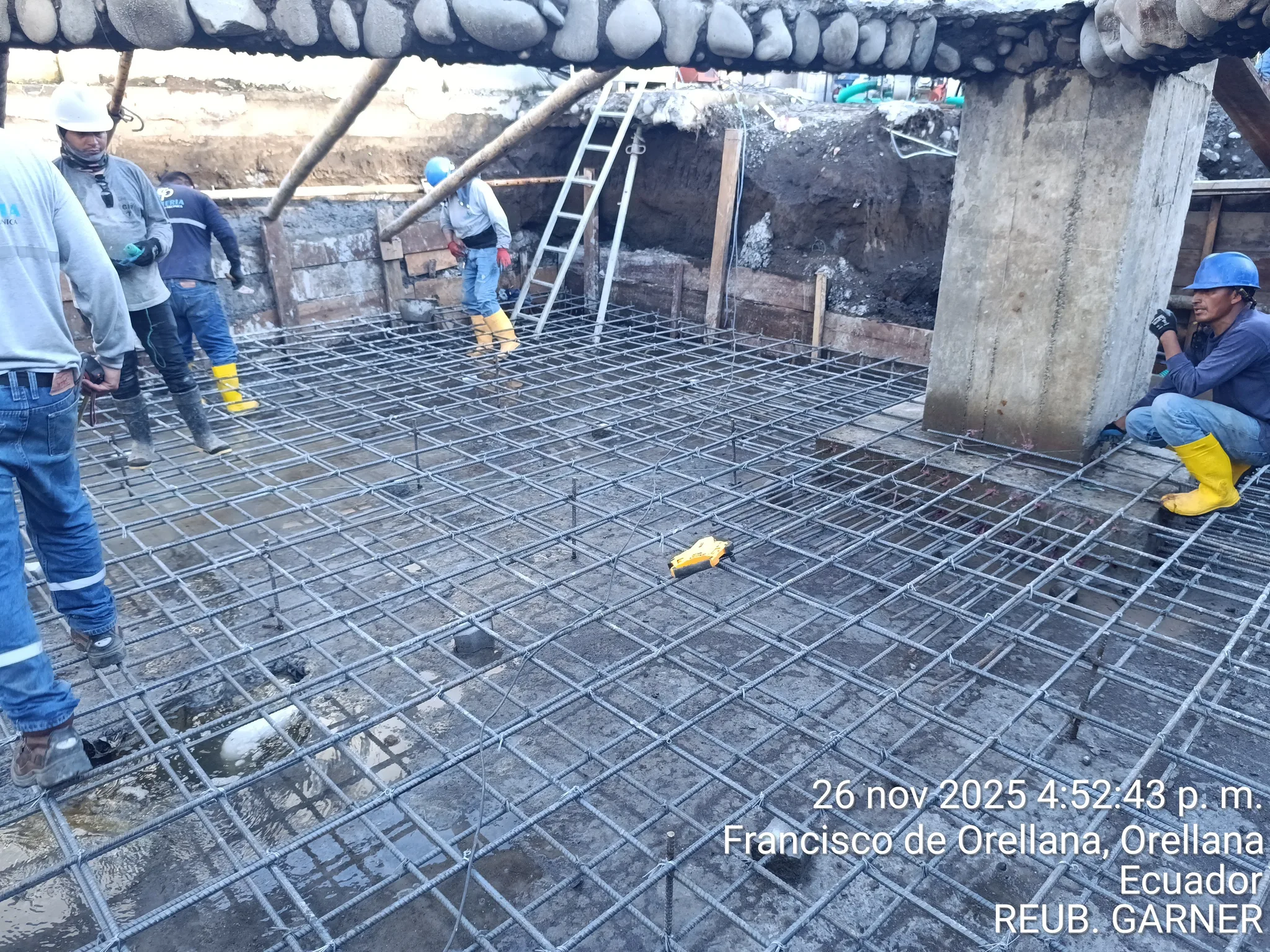

- Armado de acero: Se colocó el acero de refuerzo adicional, vinculado a las barras de anclaje, conformando la estructura de la ampliación.

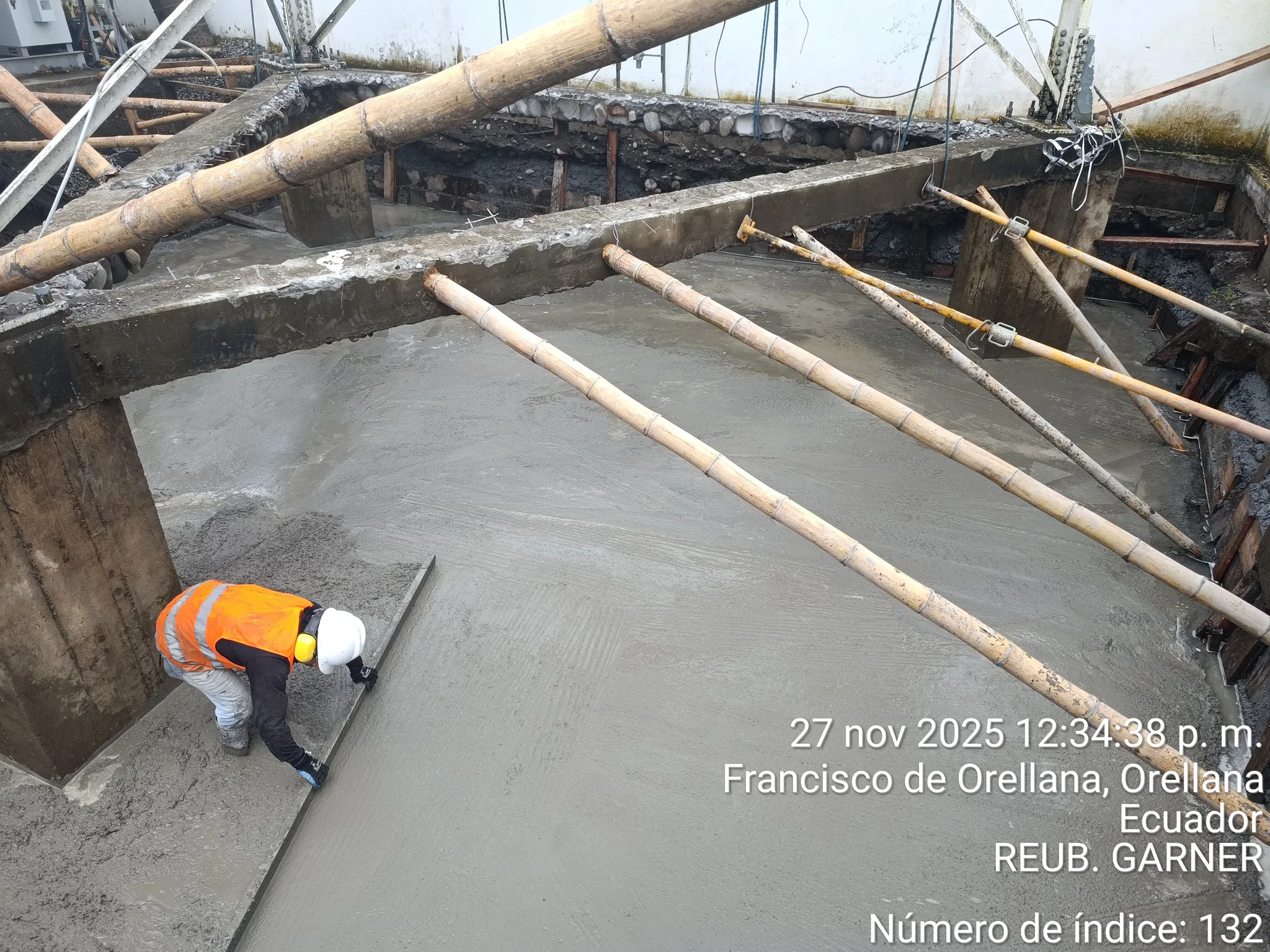

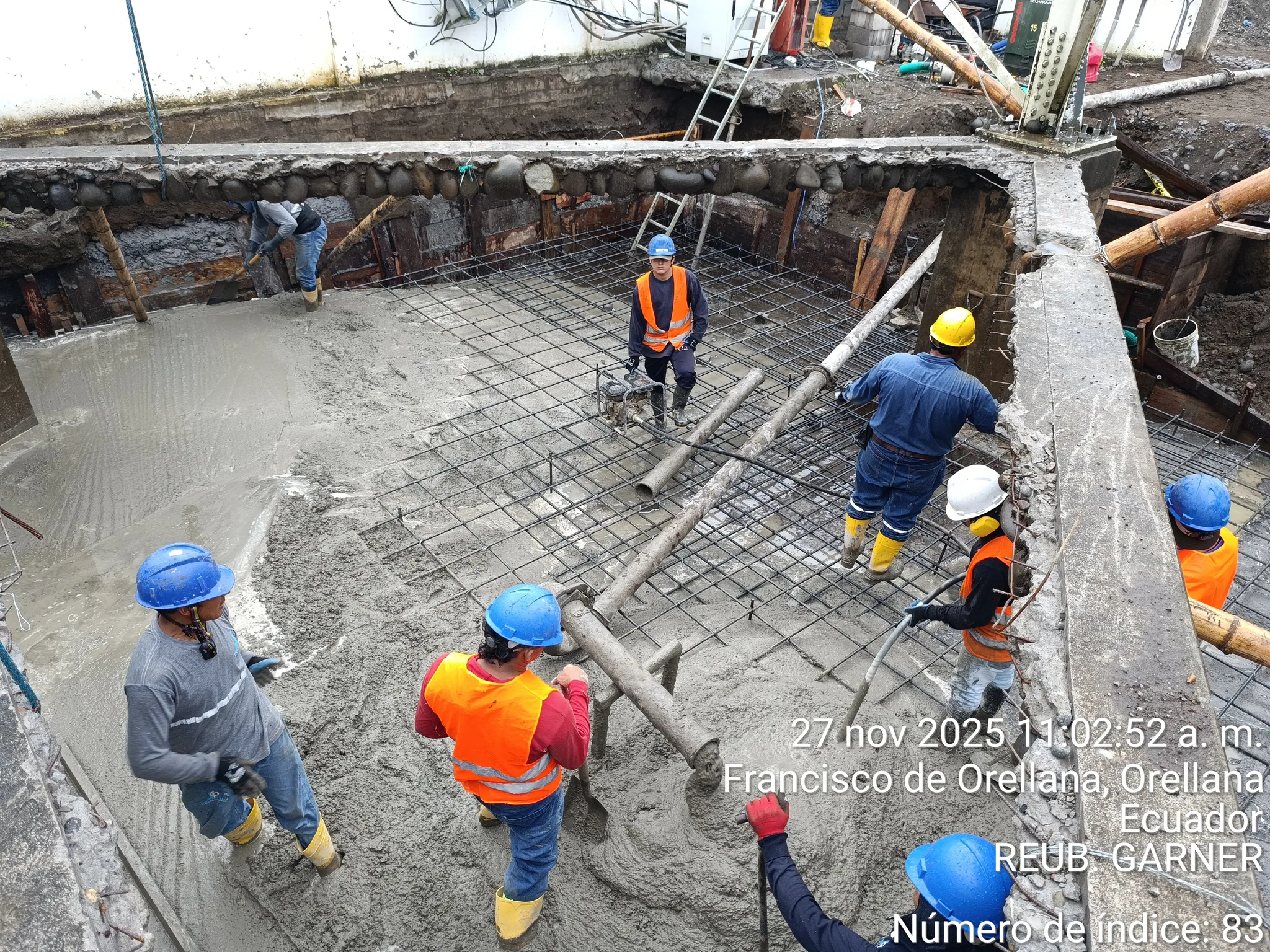

- Encofrado y vertido: Se instaló el encofrado perimetral y se vertió hormigón de alta resistencia, garantizando un adecuado vibrado y compactación.
- Curado y relleno: Se realizó el curado húmedo del hormigón durante el período requerido y posteriormente se procedió al relleno compactado.
Resultados
El reforzamiento fue completado exitosamente, incrementando la capacidad portante de la cimentación para soportar las nuevas cargas previstas. La torre de telecomunicaciones opera de manera segura y estable con la configuración ampliada de antenas.
